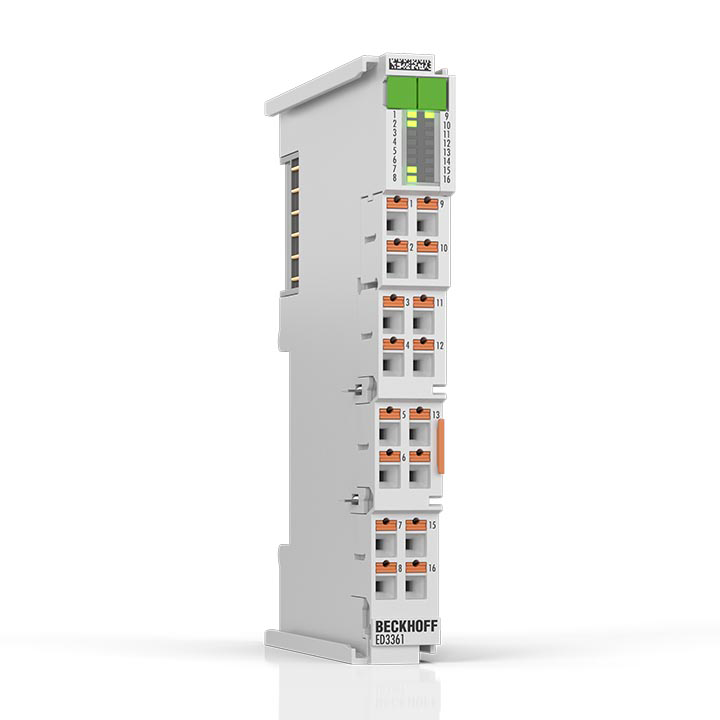

ED3361

Клемма аналогового входа ED3361 обеспечивает прямое подключение резистивного моста (тензодатчик – тензодатчик) или тензодатчика с использованием 4- или 6-проводной технологии подключения. Он записывает отношение напряжения моста UBridge к измеренному напряжению питания USense и выводит рассчитанное значение нагрузки как технологическое значение на основе настроек клеммы. Это позволяет точно регистрировать вес, крутящий момент или вибрацию.

Терминал также имеет цифровой вход и цифровой выход. Цифровой вход можно использовать, например, для запуска тарирования. Цифровой выход может переключаться на основе местных оценок на клемме, например, в зависимости от измеренного значения резистивного моста.

Особые возможности:

• Встроенный переключаемый мостовой источник питания UExc 5 В/10 В, генерируемый от силовых контактов.
• Возможно параллельное соединение мостов благодаря мощному питанию мостов.
• Частота дискретизации 10 тыс. выборок в секунду
• дополнительный цифровой вход и выход для локальных условий запуска

Клеммы EtherCAT серии ED оснащены технологией подключения push-in, которая обеспечивает простое подключение без использования инструментов.
