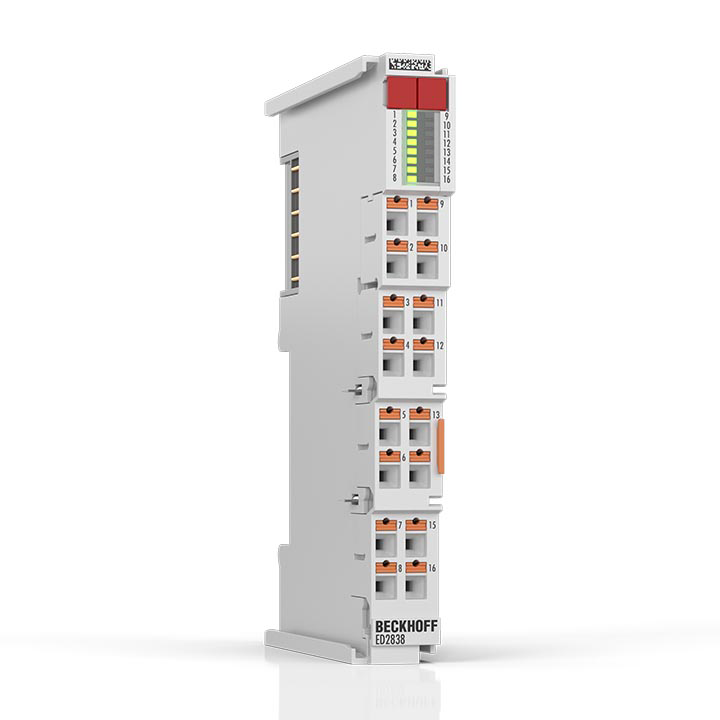

ED2838

Клемма цифрового выхода ED2838 гальванически развязывает двоичные сигналы управления от устройства автоматизации к исполнительным механизмам на уровне процесса. Терминал EtherCAT содержит восемь каналов, состояние сигнала которых отображается светодиодами (светодиодами состояния).

Перегрузка, обнаруженная с помощью встроенной диагностики, может быть оценена в системе управления и также отображена с помощью светодиодов. В случае перегрузки для затронутого канала устанавливается диагностический бит. Диагностика упрощает обслуживание приложения.

Силовые контакты подключаются сквозным. Питание выходов ED2838 осуществляется через силовой контакт 24 В постоянного тока. Они гальванически изолированы от стороны полевой шины.

Особые возможности:

• Подходит для управления различными типами нагрузок: омическими нагрузками (например, резисторами) индуктивными нагрузками (например, реле, контакторами, клапанами) емкостными нагрузками
• омические нагрузки (например, резисторы)
• индуктивные нагрузки (например, реле, контакторы, клапаны)
• емкостные нагрузки
• макс. выходной ток 2 A на канал (∑ 10 A)
• Встроенная опция диагностики перегрузки
• Выходы с защитой от короткого замыкания: защита от перегрузки или короткого замыкания.
• Защита от обратной полярности в случае неправильной полярности напряжения питания

Клеммы EtherCAT серии ED оснащены технологией подключения push-in, которая обеспечивает простое подключение без использования инструментов.
