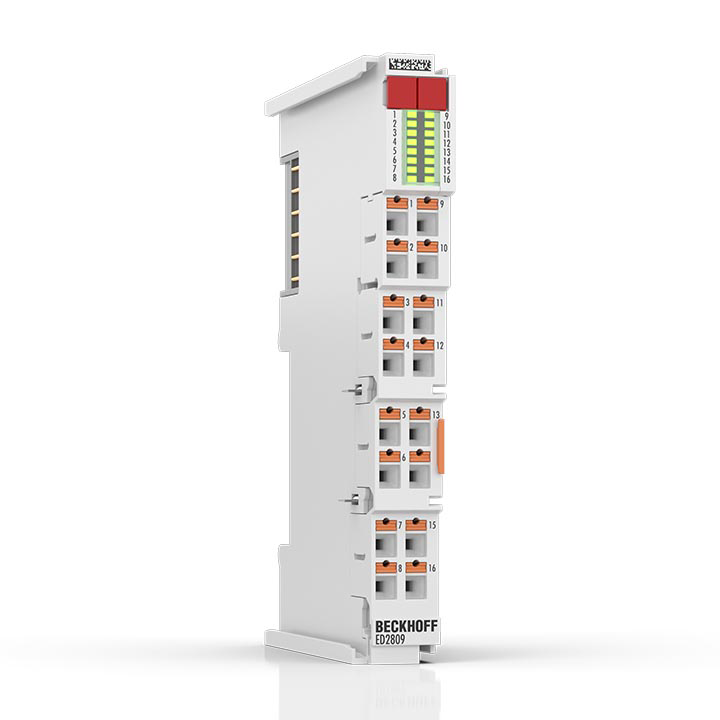

ED2809

Клемма цифрового выхода ED2809 гальванически развязывает двоичные управляющие сигналы 24 В постоянного тока от устройства автоматизации к исполнительным механизмам на уровне процесса. Терминал EtherCAT содержит 16 каналов, которые отображают состояние своего сигнала с помощью светодиодов (светодиодов состояния). Силовые контакты подключены внутри. Питание выходов ED2809 осуществляется через силовой контакт 24 В постоянного тока. Технология подключения оптимизирована для несимметричных сигналов (общая опорная точка). Условием безошибочной работы является то, что все подключенные компоненты используют одно и то же заземление, что и ED2809.

Особые возможности:

• Подходит для управления различными типами нагрузок: омическими нагрузками (например, резисторами) индуктивными нагрузками (например, реле, контакторами, клапанами) емкостными нагрузками
• омические нагрузки (например, резисторы)
• индуктивные нагрузки (например, реле, контакторы, клапаны)
• емкостные нагрузки
• макс. выходной ток 0,5 A на канал
• положительное переключение
• Выходы с защитой от короткого замыкания: защита от перегрузки или короткого замыкания.
• Защита от обратной полярности в случае неправильной полярности напряжения питания

Клеммы EtherCAT серии ED оснащены технологией подключения push-in, которая обеспечивает простое подключение без использования инструментов.
