| Статус продукта |
Серийная поставка |
|---|---|
| процессор |
Arm® Cortex®-A53 , 1 , 2 GHz |
| Количество ядер |
4 |
| Флэш-память |
Слот для карты MicroSD , карта не входит в комплект (требуется карта MicroSD объемом не менее 16 ГБ) |
| БАРАН |
2 GB LPDDR4-RAM (не расширяется) |
| 1 секунда ИБП |
встроенный (1 MB на карте MicroSD) |
| Интерфейсы |
2 x RJ45 10/100/1000 Мбит/с , 1 x DisplayPort , 4 x USB 3.0 , 1 x дополнительный интерфейс |
| охлаждение |
пассивный |
| Диагностический светодиод |
1 разъем питания , 1 разъем состояния TC , 1 разъем доступа к флэш-памяти , 2 разъема состояния шины |
| Часы |
Внутренние часы реального времени с конденсаторной буферизацией для отображения времени и даты (память > 21 дня) |
| Операционная система |
Beckhoff RT Linux® |
| Программное обеспечение управления |
Среда выполнения TwinCAT-3 (XAR) из TwinCAT 3.1 , сборка 4026 (XAE) |
| Порт ввода/вывода |
E-Bus или K-Bus , автоматическое обнаружение |
| Источник питания |
24 V постоянного тока (-15%/+20%) , гальваническая развязка |
| Поддержка ИБП OCT |
нет |
| Источник питания E-bus/K-bus |
2 A |
| Макс. энергопотребление |
7 W |
| Макс. потребляемая мощность (зарядка от ИБП) |
12 W |
| Макс. энергопотребление E-Bus/K-Bus |
10 W (5 V/макс. 2 A) |
| Масса |
ок. 650 g |
| Размеры (Ш х В х Г) |
84 mm x 100 mm x 91 mm |
| Относительная влажность |
95% без конденсации |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты |
IP20 |
| Разрешения/маркировка |
CE , UL |
| TwinCAT-3 уровень платформы |
Эконом Плюс (30); Обзор отдельных уровней платформы TwinCAT-3 можно найти здесь. |

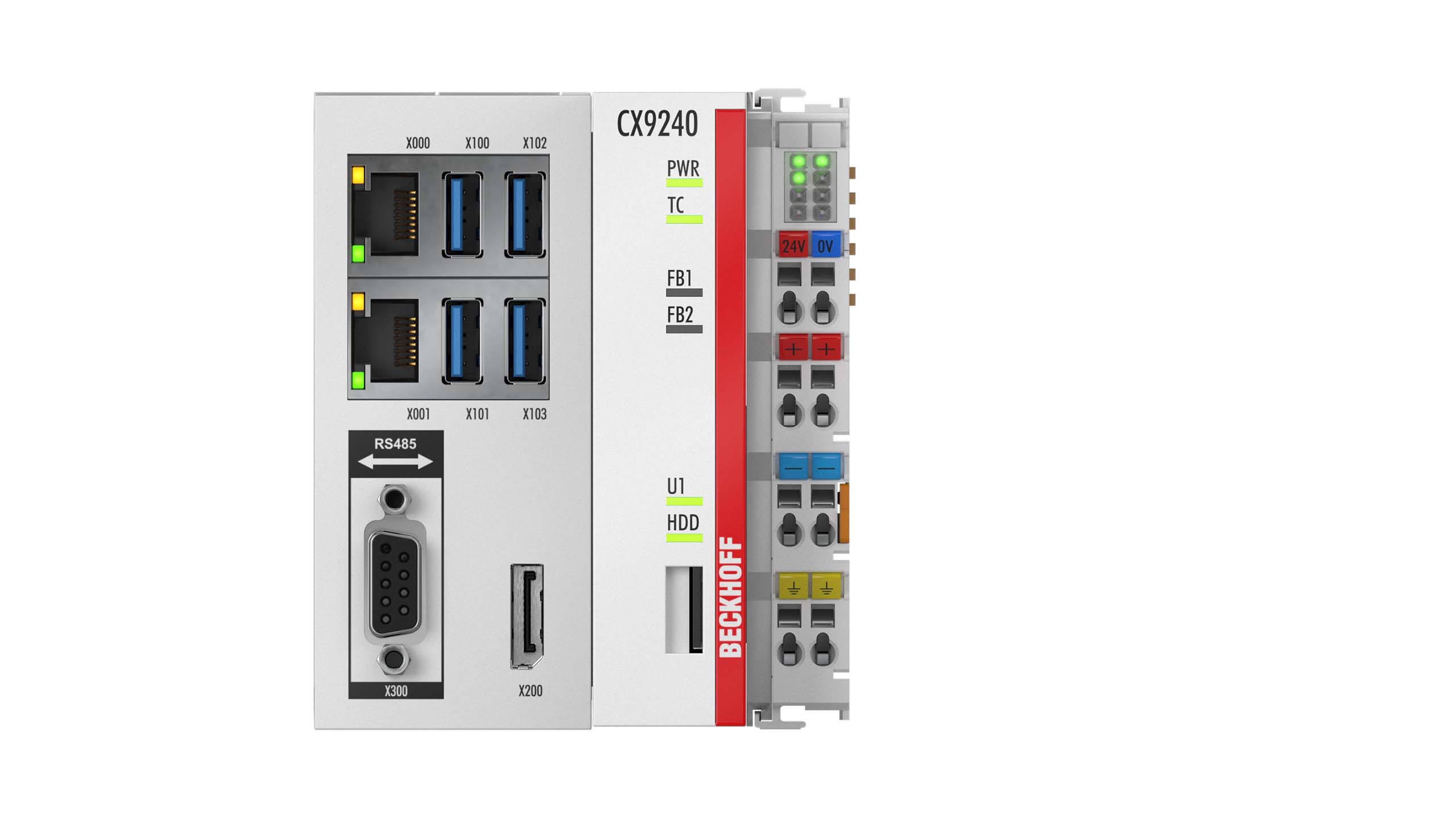

CX9240
Встроенный ПК CX9240 — это компактный контроллер Ethernet, монтируемый на DIN-рейку, с процессором 1,2 GHz Arm® Cortex®-A53. Это дальнейшее развитие существующего CX9020, основанное на более быстром четырехъядерном процессоре и современной 64-битной архитектуре. Многоядерный ЦП позволяет распределять проекты ПЛК по нескольким ядрам для достижения значительного повышения производительности.
CX9240 имеет два независимых интерфейса Ethernet 1 Гбит, которые обеспечивают значительно более высокую скорость передачи данных по сравнению с его предшественником. 2 GB LPDDR4-RAM используются в качестве основной памяти, что удваивает емкость компактного контроллера и вместе с более современным процессором и сохраняющимся низким энергопотреблением открывает новые области применения и возможности для CX9240.
Краткий обзор основных особенностей серии устройств CX9240:
- мощный процессор 1,2 GHz Arm® Cortex®-A53 с четырьмя ядрами
- 2 GB LPDDR4-RAM
- два независимых интерфейса Ethernet 1 Гбит
- DisplayPort вместо DVI
- Beckhoff RT Linux®
- Встроенный 1-секундный емкостный ИБП
- Гальванически изолированный источник питания 24 В постоянного тока
Кроме того, базовое оснащение CX9240 включает четыре интерфейса USB 3.0, один DisplayPort и многофункциональный интерфейс, который можно гибко назначать на заводе, например B. с последовательным портом или соединением полевой шины.
Загрузочным носителем и носителем данных является сменная карта MicroSD промышленного класса, слот которой доступен непосредственно на передней части корпуса. На нем хранятся как операционная система, так и TwinCAT и пользовательские проекты. В качестве операционной системы используется Beckhoff RT Linux®.
Программное обеспечение автоматизации TwinCAT превращает систему CX9240 в мощный ПЛК и систему управления движением, которую можно использовать с визуализацией или без нее. Опционально устройство можно заказать с полевой шиной или последовательным интерфейсом.
Соединение для систем ввода-вывода Beckhoff встроено непосредственно в модуль ЦП. Устройство автоматически определяет соответствующую шинную систему (E-Bus или K-Bus) и переключается в соответствующий режим. Расширенный диапазон рабочих температур от -25 до +60 °C позволяет использовать его в суровых климатических условиях.
