| Статус продукта |
Анонс продукта , ожидаемый выход на рынок во втором квартале 2026 года |
|---|---|
| процессор |
Arm® Cortex®-A53 , 1 , 2 GHz |
| Количество ядер |
2 |
| Флэш-память |
Слот для карты MicroSD , карта не входит в комплект (требуется карта MicroSD объемом не менее 16 ГБ) |
| БАРАН |
1 GB LPDDR4-RAM (не расширяется) |
| 1 секунда ИБП |
встроенный (1 MB на карте MicroSD) |
| Интерфейсы |
1 x RJ45 10/100/1000 Мбит/с , 1 x USB 3.0 , 1 x интерфейс шины |
| охлаждение |
пассивный |
| Шинный интерфейс |
Розетка D-Sub , 9-контактная , 1 x RS232 , 1 x RS485 |
| Стоимость трансфера |
300 бод…115 кбод |
| Диагностический светодиод |
1 статус TC , 1 WD , 1 ошибка |
| Часы |
Внутренние часы реального времени с конденсаторной буферизацией для отображения времени и даты (память > 21 дня) |
| Операционная система |
Beckhoff RT Linux® |
| Программное обеспечение управления |
Среда выполнения TwinCAT-3 (XAR) из TwinCAT 3.1 , сборка 4026 (XAE) |
| Порт ввода/вывода |
E-Bus или K-Bus , автоматическое обнаружение |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Поддержка ИБП OCT |
нет |
| Источник питания E-bus/K-bus |
2 A |
| Макс. энергопотребление |
4 W |
| Макс. потребляемая мощность (зарядка от ИБП) |
7 , 5 W |
| Макс. энергопотребление E-Bus/K-Bus |
10 W (5 V/макс. 2 A) |
| Размеры (Ш х В х Г) |
71 mm x 100 mm x 73 mm |
| Масса |
ок. 220 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты |
IP20 |
| Разрешения/маркировка |
CE , UL |
| TwinCAT-3 уровень платформы |
экономика (20); Обзор отдельных уровней платформы TwinCAT-3 можно найти здесь. |

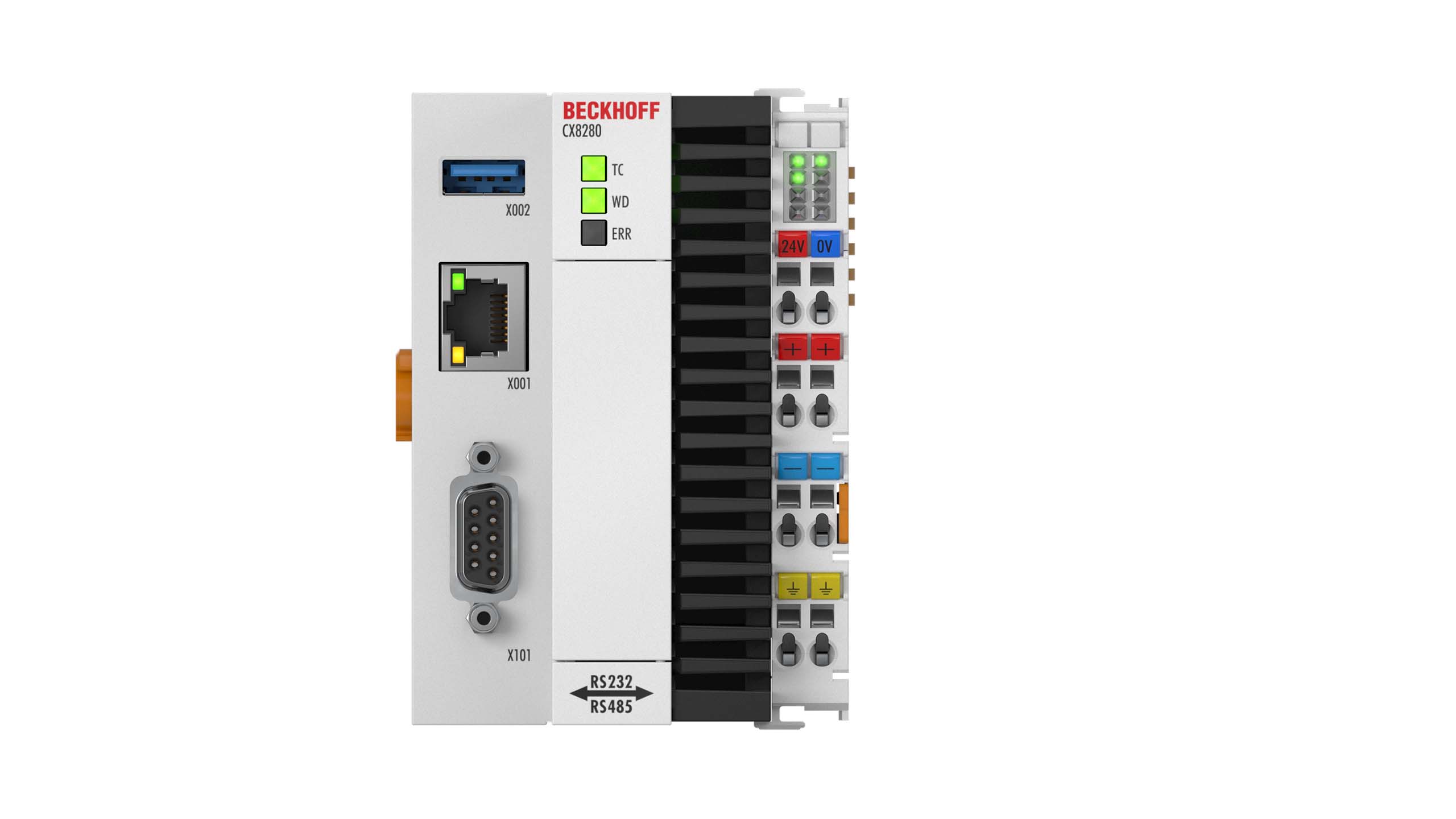

CX8280
Встроенный ПК CX8280 имеет два последовательных интерфейса: один с RS232, другой с физикой RS485. Два последовательных интерфейса расположены на разъеме D-Sub. Они не привязаны к какому-либо протоколу и могут использоваться с соответствующими функциями TwinCAT 3 для различных протоколов последовательной связи.
CX8280 оснащен двухъядерным процессором Arm® Cortex®-A53 с 1,2 GHz. В базовую комплектацию CX8200 входят интерфейс Ethernet 1 Гбит, интерфейс USB 3.0, большой LPDDR4-RAM 1 GB и слот для карты MicroSD. Карта MicroSD не входит в комплект поставки и должна заказываться в соответствии с желаемой емкостью памяти.
Терминалы E-bus или K-bus можно расположить в ряд; CX8280 автоматически определяет, какая система подключена на этапе запуска. Управление программируется с помощью TwinCAT 3 через интерфейс шины или дополнительный интерфейс Ethernet. Лицензии TwinCAT-3 необходимо заказывать по прейскуранту TwinCAT-3.
В качестве операционной системы используется Beckhoff RT Linux®.
