| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| процессор |
Arm® Cortex®-A9 , 800 MHz |
| Количество ядер |
1 |
| Флэш-память |
Слот для карты MicroSD , карта на 512 МБ в комплекте (с возможностью расширения) |
| БАРАН |
512 MB DDR3-RAM (не расширяется) |
| 1 секунда ИБП |
встроенный (1 MB на карте MicroSD) |
| Интерфейсы |
1 x RJ45 10/100 Мбит/с , 1 интерфейс шины |
| охлаждение |
пассивный |
| Шинный интерфейс |
EtherCAT ВХОД и ВЫХОД (2 x RJ45) |
| Стоимость трансфера |
100 Мбит/с |
| Диагностический светодиод |
1 статус TC , 1 работа EC , 1 ошибка EC |
| Часы |
Внутренние часы с батарейным питанием для отображения времени и даты (батарея за передней крышкой , сменная) |
| Операционная система |
Windows Встроенный компактный 7 |
| Программное обеспечение управления |
TwinCAT-3 Время выполнения (XAR) |
| Порт ввода/вывода |
E-Bus или K-Bus , автоматическое обнаружение |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Поддержка ИБП OCT |
нет |
| Источник питания E-bus/K-bus |
2 A |
| Макс. энергопотребление |
4 W |
| Макс. потребляемая мощность (зарядка от ИБП) |
9 W |
| Макс. энергопотребление E-Bus/K-Bus |
10 W (5 V/макс. 2 A) |
| Размеры (Ш х В х Г) |
71 mm x 100 mm x 73 mm |
| Масса |
ок. 230 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты |
IP20 |
| Разрешения/маркировка |
CE , UL |
| TwinCAT-3 уровень платформы |
экономика (20); Обзор отдельных уровней платформы TwinCAT-3 можно найти здесь. |

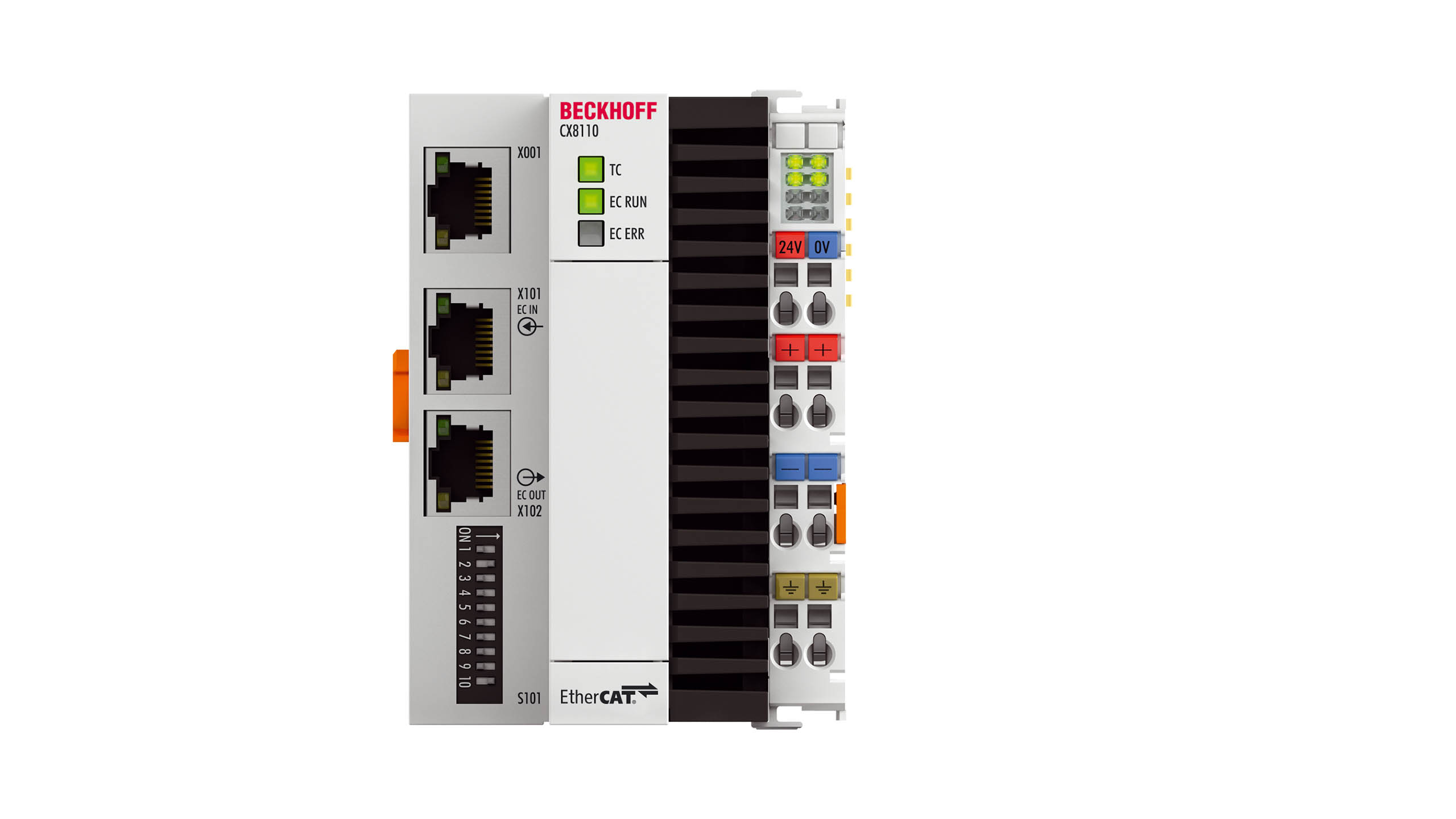

CX8110
CX8110 — это контроллер с подчиненным интерфейсом EtherCAT. DIP-переключатель обеспечивает фиксированную и автоматическую адресацию в сети EtherCAT. Терминалы E-bus или K-bus можно расположить в ряд; CX8110 автоматически распознает, какая система подключена на этапе запуска. Управление программируется с помощью TwinCAT 3 через интерфейс Ethernet. Лицензии TwinCAT-3 необходимо заказывать по прейскуранту TwinCAT-3.
Для CX8110 доступны дополнительные TwinCAT 3 функции и протокола, например OPC UA, MQTT, Modbus TCP или Modbus RTU. Все функции и протоколы можно найти в средстве поиска продуктов TwinCAT, если для фильтра на уровне платформы TwinCAT-3 установить значение P20.
Характеристики
