| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| процессор |
Arm9™ , 400 MHz |
| Количество ядер |
1 |
| Флэш-память |
Слот для карты MicroSD , карта на 512 МБ в комплекте (с возможностью расширения) |
| БАРАН |
64 MB DDR2-RAM (не расширяется) |
| 1 секунда ИБП |
встроенный (1 MB на карте MicroSD) |
| Языки программирования |
IEC 61131-3 |
| Веб-визуализация |
Да |
| Онлайн-изменение |
Да |
| Загрузить/скачать код |
да/да |
| Интерфейсы |
1 x RJ45 10/100 Мбит/с , 1 x устройство USB (за передней крышкой) , 1 x интерфейс шины |
| охлаждение |
пассивный |
| Шинный интерфейс |
Розетка D-Sub , 9-контактная , 1 x RS232 , 1 x RS485 |
| Стоимость трансфера |
300 бод…115 кбод |
| Диагностический светодиод |
1 статус TC , 1 WD , 1 ошибка |
| Часы |
Внутренние часы с батарейным питанием для отображения времени и даты (батарея за передней крышкой , сменная) |
| Операционная система |
Windows Встроенный CE 6 |
| Программное обеспечение управления |
TwinCAT 2ПЛК |
| Порт ввода/вывода |
E-Bus или K-Bus , автоматическое обнаружение |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Поддержка ИБП OCT |
нет |
| Источник питания E-bus/K-bus |
2 A |
| Веб-управление |
Да |
| Макс. энергопотребление |
3 W |
| Макс. энергопотребление E-Bus/K-Bus |
10 W (5 V/макс. 2 A) |
| Размеры (Ш х В х Г) |
64 mm x 100 mm x 73 mm |
| Масса |
ок. 180 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты |
IP20 |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex nA IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Гк |

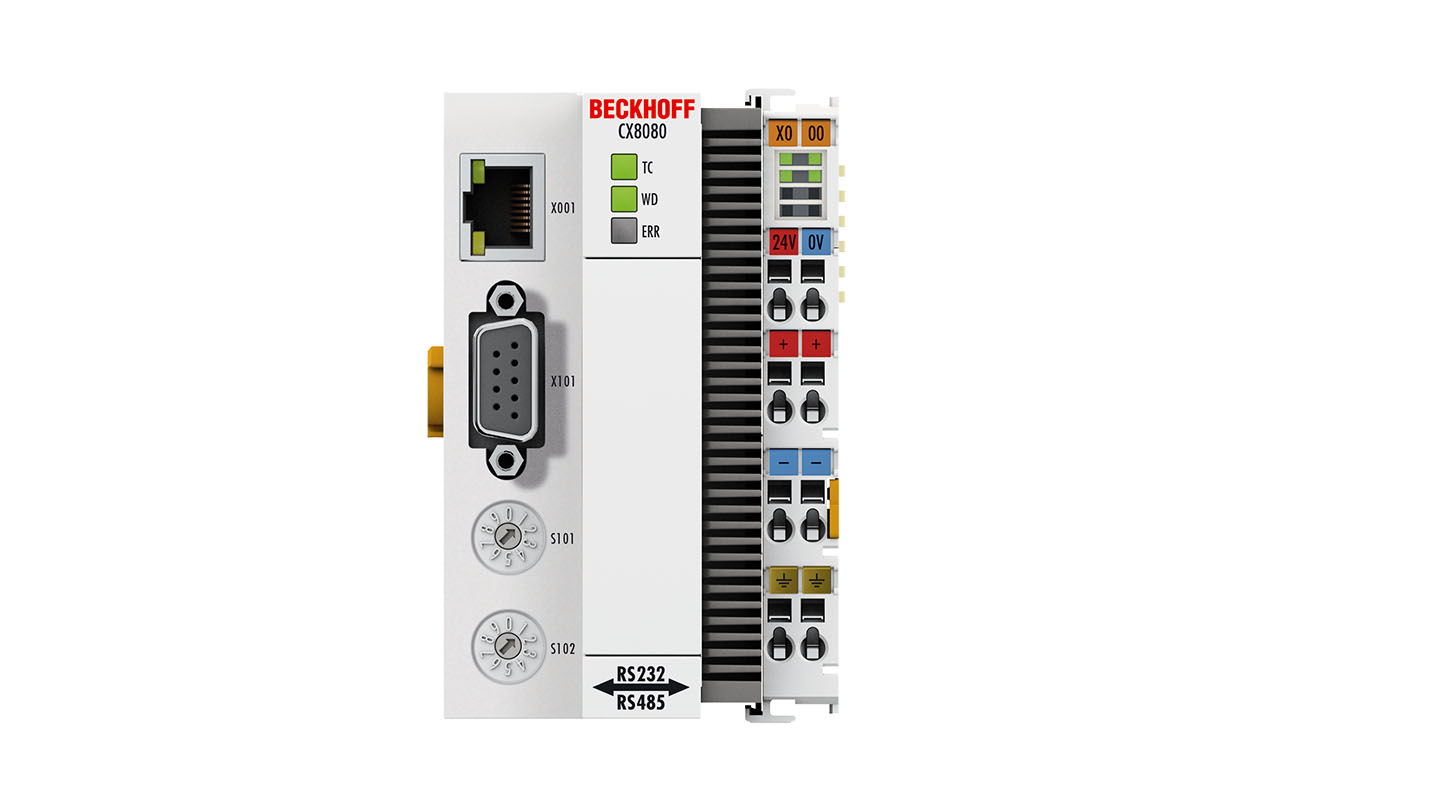

CX8080
CX8080 имеет два последовательных интерфейса: один с RS232, другой с физикой RS485. Два последовательных интерфейса расположены на разъеме D-Sub. Они не привязаны к какому-либо протоколу и могут быть расширены соответствующими дополнениями TwinCAT для различных протоколов последовательной связи. Терминалы K-Bus или E-Bus можно расположить в ряд; CX8080 автоматически определяет, какая система подключена на этапе запуска. Управление программируется через дополнительный интерфейс Ethernet.
