| Статус продукта |
Серийная поставка |
|---|---|
| Источник питания |
24 V DC (-15 %/+20 %) |
| Поддержка ИБП OCT |
нет |
| Макс. выходная мощность |
130 W |
| Порт ввода/вывода |
E-Bus или K-Bus , автоматическое обнаружение |
| Источник питания E-bus/K-bus |
2 A |
| USV |
– |
| емкость |
– |
| Тип подключения |
Технология пружинного усилия (адаптерный зажим) |
| отображать |
Дисплей FSTN , 2 строки текста по 16 символов , с подсветкой |
| Диагностический светодиод |
1 x PWR , 1 x работа ввода-вывода , 1 x ошибка ввода-вывода |
| Макс. потеря мощности |
3 , 5 W |
| Макс. энергопотребление E-Bus/K-Bus |
10 W (5 V/макс. 2 A) |
| Размеры (Ш х В х Г) |
60 mm x 100 mm x 91 mm |
| Масса |
ок. 550 g |
| Температура хранения |
-40…+85 °C |
| Рабочая температура |
-25…+60 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты |
IP20 |
| Разрешения/маркировка |
CE , UL |

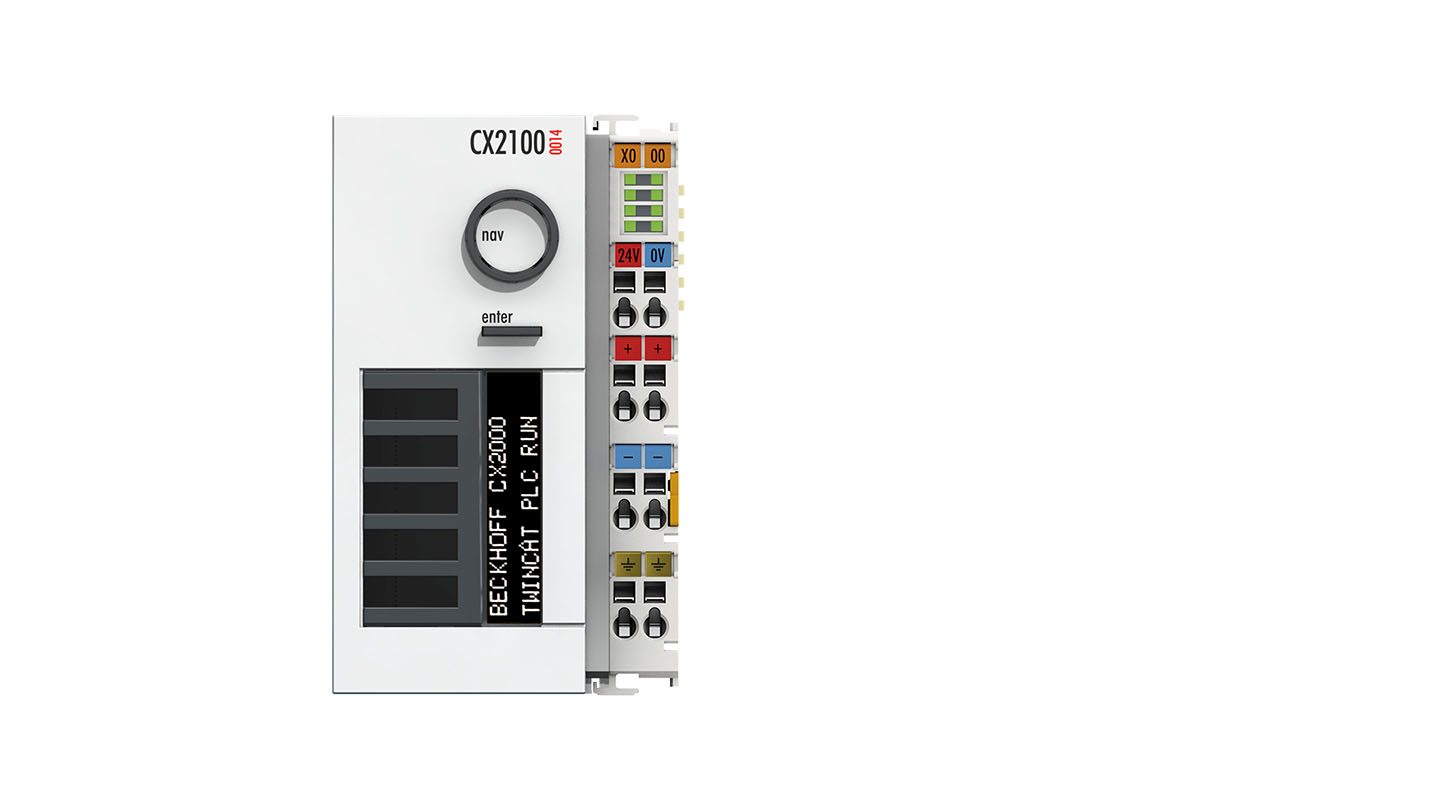

CX2100-0014
Модуль питания CX2100-0014 предназначен для питания компонентов системы CX20xx (модулей ЦП, системных модулей и модулей расширения); питание контролируется через TwinCAT. ЖК-дисплей FSTN с 2 x 16 символами, переключателем выбора и кнопкой Enter позволяет запрашивать внутренние значения состояния, а также самостоятельно создавать параметры отображения или меню с опциями ввода или без них. С правой стороны к источнику питания можно подключить либо EtherCAT, либо клеммы шины; соответствующая шинная система автоматически обнаруживается и управляется ЦП. Электроника E-bus или K-bus клемм ввода/вывода питается от встроенного, но внутренне отдельного источника питания с источником питания 2 A при 5 V постоянного тока. CX2100-0014 имеет пассивное охлаждение, не имеет вентилятора и предназначен для работы в расширенном диапазоне температур от -25 до +60 °C. Мощный источник питания CX2100-0014 обеспечивает максимальную выходную мощность 130 W, а также подходит для горизонтального монтажа благодаря более широкой передней части корпуса с пассивной вентиляцией.
