| Статус продукта |
Серийная поставка |
|---|---|
| процессор |
Intel® Xeon® D-1548 2 , 0 GHz |
| Количество ядер |
8 |
| графика |
AMD E8860 , 2 GB GDDR5 |
| Флэш-память |
Слот для карты CFast , карта не входит в комплект |
| БАРАН |
8 GB DDR4-RAM (с возможностью расширения до 64 GB на заводе) |
| Интерфейсы |
2 x RJ45 10/100/1000 Мбит/с , 1 x DVI-I , 4 x USB 3.0 , 1 дополнительный интерфейс |
| охлаждение |
Встроенный вентилятор на шарикоподшипниках и с контролем скорости. |
| Диагностический светодиод |
1 разъем питания , 1 разъем состояния TC , 1 разъем доступа к флэш-памяти , 2 разъема состояния шины |
| Часы |
Внутренние часы с батарейным питанием для отображения времени и даты (батарейку можно заменить) |
| Операционная система |
Windows 10 IoT Enterprise , Windows 11 IoT Enterprise 2024 LTSC , TwinCAT/BSD |
| Программное обеспечение управления |
TwinCAT-3 Время выполнения (XAR) |
| Порт ввода/вывода |
через источник питания (E-Bus или K-Bus , автоматическое определение) |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Поддержка ИБП OCT |
нет |
| NOVRAM |
128 kB |
| Макс. энергопотребление |
103 W |
| Масса |
ок. 1650 g |
| Размеры (Ш х В х Г) |
204 mm x 99 mm x 91 mm |
| Относительная влажность |
95% без конденсации |
| Рабочая температура |
-25…+50 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты |
IP20 |
| Разрешения/маркировка |
CE , UL |
| TwinCAT-3 уровень платформы |
Очень высокая производительность (80); Обзор отдельных уровней платформы TwinCAT-3 можно найти здесь. |

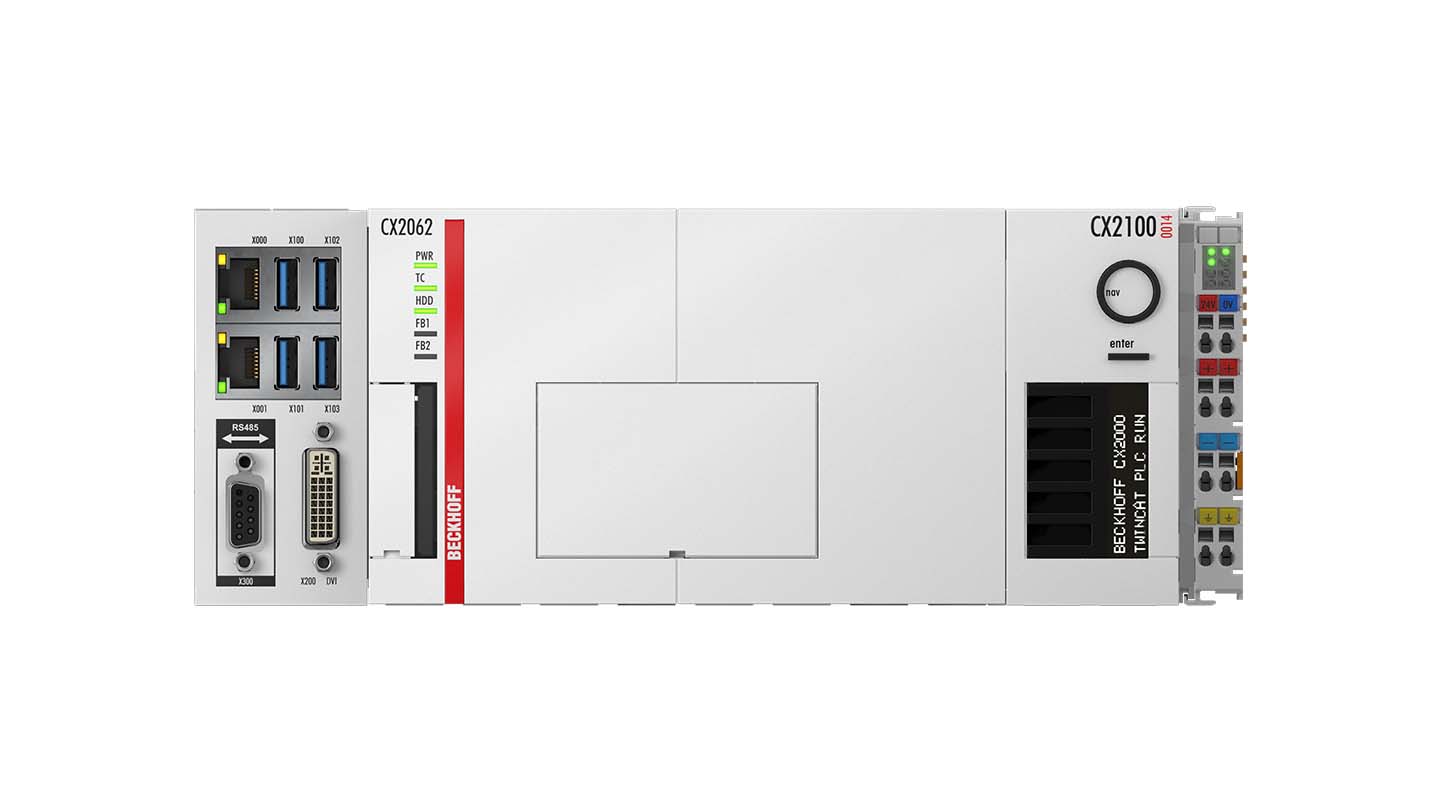

CX2062
CX2062 имеет ЦП типа Intel® Xeon® с 2,0 GHz (восемь ядер). В базовый модуль ЦП встроены шарикоподшипник и вентилятор с контролем скорости. Помимо ЦП базовый модуль также содержит основную память, включающую 8 GB RAM. Опционально возможно до 64 GB. Контроллер загружается с карты флэш-памяти CFast, которая содержит как операционную систему, так и пользовательские программы и данные.
ЦП имеет внутреннюю память 128 kB NOVRAM в качестве постоянного хранилища данных, если ИБП не используется.
Используя TwinCAT 3, задачу автоматизации можно распределить по различным ядрам ЦП.
Возможно подключение всех системных модулей серии CX2000 для правого и левого расширения функций. Модули подключаются внутри через PCI Express® и впоследствии могут быть подключены к ЦП в полевых условиях.
Для подачи питания на модуль ЦП требуется модуль питания типа CX2100-0014. Между источником питания и ЦП можно подключить до двух модулей хранения данных (либо в виде модуля CFast CX2550-0010, либо в виде 2½-дюймового модуля SSD CX2550-0020), так что всего можно использовать до трех устройств хранения данных большой емкости.
