| Статус продукта |
Серийная поставка |
|---|---|
| процессор |
AMD Ryzen™ V1202B 2 , 3 GHz |
| Количество ядер |
2 |
| Флэш-память |
Слот для карты CFast , карта не входит в комплект |
| БАРАН |
8 GB DDR4-RAM (с возможностью расширения до 16 GB на заводе) |
| Интерфейсы |
2 x RJ45 10/100/1000 Мбит/с , 1 x DVI-D , 4 x USB 3.2 Gen. 2 , 1 дополнительный интерфейс |
| охлаждение |
пассивный , опционально с активным охлаждением на заводе |
| Диагностический светодиод |
1 разъем питания , 1 разъем состояния TC , 1 разъем доступа к флэш-памяти , 2 разъема состояния шины |
| Часы |
Внутренние часы с батарейным питанием для отображения времени и даты (батарейку можно заменить) |
| Операционная система |
Windows 10 IoT Enterprise 2019 LTSC , Windows 10 IoT Enterprise 2021 LTSC , Windows 11 IoT Enterprise 2024 LTSC , TwinCAT/BSD , Beckhoff RT Linux® |
| Программное обеспечение управления |
TwinCAT-2 среда выполнения TwinCAT-3 среда выполнения (XAR) |
| Порт ввода/вывода |
через источник питания (E-Bus или K-Bus , автоматическое определение) |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Поддержка ИБП OCT |
да (в зависимости от источника питания) |
| NOVRAM |
128 kB |
| Макс. энергопотребление |
42 W |
| Масса |
ок. 1165 g |
| Размеры (Ш х В х Г) |
144 mm x 99 mm x 91 mm |
| Относительная влажность |
95% без конденсации |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты |
IP20 |
| Разрешения/маркировка |
CE , UL |
| TwinCAT-3 уровень платформы |
Производительность Плюс (50); Обзор отдельных уровней платформы TwinCAT-3 можно найти здесь. |

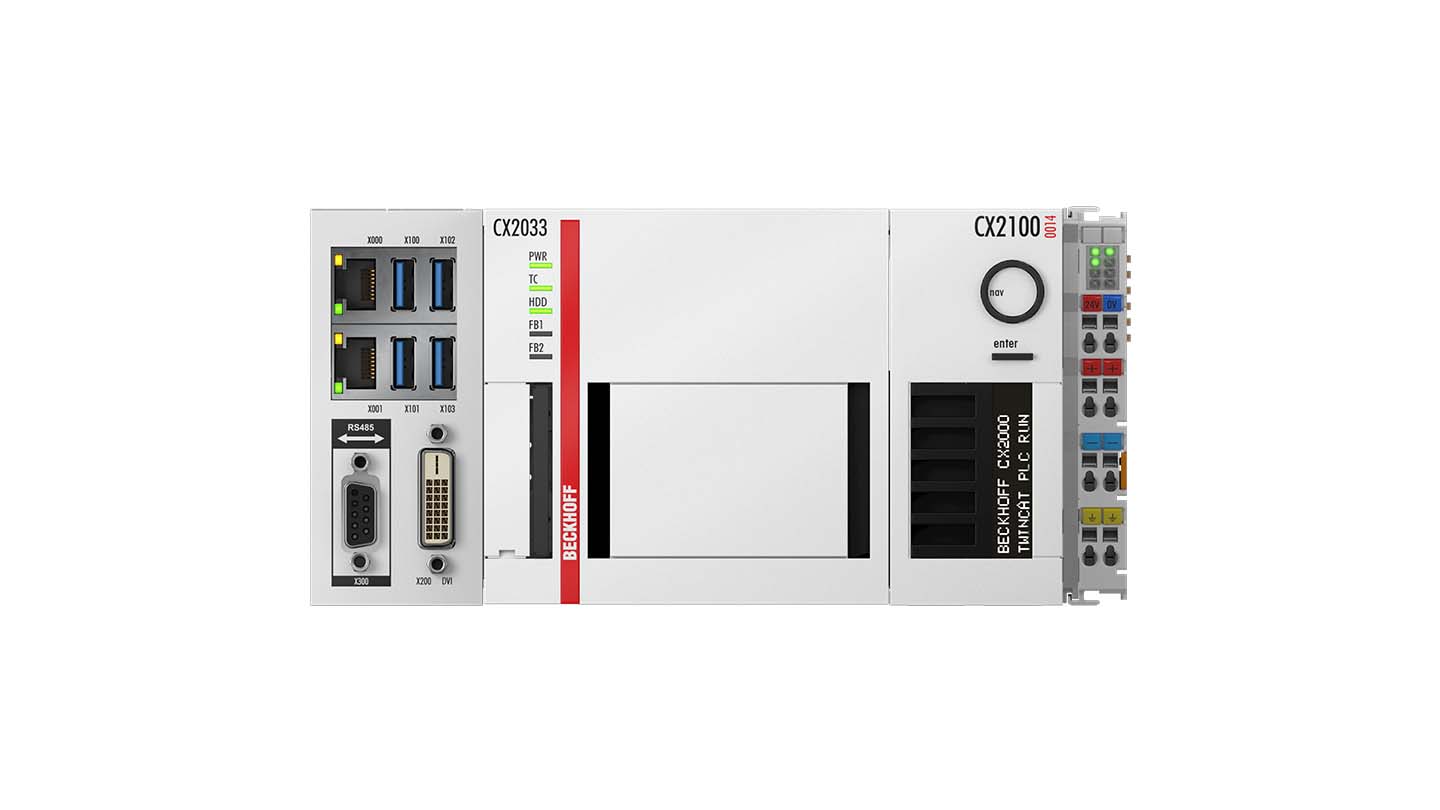

CX2033
CX2033 представляет собой встраиваемый ПК с возможностью модульного расширения для монтажа на DIN-рейку и имеет двухъядерный ЦП типа AMD Ryzen™ V1202B с 2,3 GHz. Необходимый для работы источник питания позволяет использовать все компоненты ввода-вывода Beckhoff и подключать их непосредственно к этому модулю ЦП.
Программное обеспечение автоматизации TwinCAT превращает систему CX2033 в мощный ПЛК и систему управления движением, которую можно использовать с визуализацией или без нее. Поддерживаются как TwinCAT 2 в 32-битном режиме, так и последняя версия TwinCAT-3 в 64-битном режиме. Постоянная поддержка TwinCAT 2 со стороны CX2033 и CX2043 обеспечивает защиту инвестиций для проектов и активов, созданных или планируемых к созданию с помощью этого 32-битного поколения программного обеспечения.
Устройства серии CX20x3 характеризуются отличными характеристиками работы в режиме реального времени при самых высоких вычислительных нагрузках. Это обеспечивает детерминированную обработку с коротким временем цикла на отдельных ядрах ЦП.
Базовое аппаратное оборудование включает в себя два независимых интерфейса Gbit Ethernet, четыре USB-3.2-Gen.-2-, один интерфейс DVI-D и многоопциональный интерфейс, который может быть назначен на заводе с гибким выбором другого интерфейса (например, последовательный порт, полевая шина или второе видеосоединение).
Внутренняя память 8 GB, также возможна 16 GB как опция. Контроллер загружается с карты CFast и имеет внутреннюю память 128 kB NOVRAM в качестве постоянного хранилища данных.
CX2033 не имеет вентилятора и вращающихся компонентов. Охлаждение происходит за счет пассивной тепловой конвекции.
Все остальные компоненты семейства CX2000 можно подключить через высококонтактные разъемы с обеих сторон. К базовому модулю ЦП слева можно подключить до четырех модулей типа CX2500-xxxx. Порядок прикрепления не имеет значения. Модули подключаются внутри через PCI Express® и впоследствии могут быть подключены к ЦП в полевых условиях.
Справа можно подключить модули типа CX2550 (например, жесткие диски/модули SSD) и блок питания типа CX2100-xxxx. Блок питания обеспечивает питание всей системы, состоящей из модуля ЦП и всех подключенных дополнительных компонентов. Все клеммы Beckhoff EL и KL можно подключать напрямую к источнику питания. Таким образом создается компактный блок, состоящий из уровня управления и ввода-вывода на монтажной рейке.
Расширенный диапазон рабочих температур от -25 °C до +60 °C позволяет использовать CX2033 в сложных климатических условиях.
