| Статус продукта |
Серийная поставка |
|---|---|
| тип |
Разделитель DVI с расширением USB 2.0 для CP29xx-0000 , CP39xx-0000 , CP69xx-0010 и CP79xx-0010 |
| Особые свойства |
компактный промышленный дизайн |
| Жилье |
Металлический корпус для монтажа на DIN-рейку |
| Интерфейсы |
2 входа DVI-D и 4 выхода DVI-D; 1 вход USB с гнездом USB B и 4-портовый концентратор USB с 4 выходами USB Extended 2.0 как соединение RJ45 |
| DVI диапазон скорости передачи данных |
до 1 , 65 ГБит/с |
| USB скорость передачи |
до 480 МБит/с согласно USB 2.0 |
| Источник питания |
24 V DC |
| Размеры (Ш х В х Г) |
146 , 5 mm x 100 mm x 38 mm |
| Рабочая температура |
0…55 °C |
| Класс защиты |
IP20 |
| Дополнительная информация |
Назначение 4 выходов DVI двум входам , свободно конфигурируемым с помощью DIP-переключателей; Неиспользуемые входы и выходы DVI можно отключить для снижения энергопотребления. |

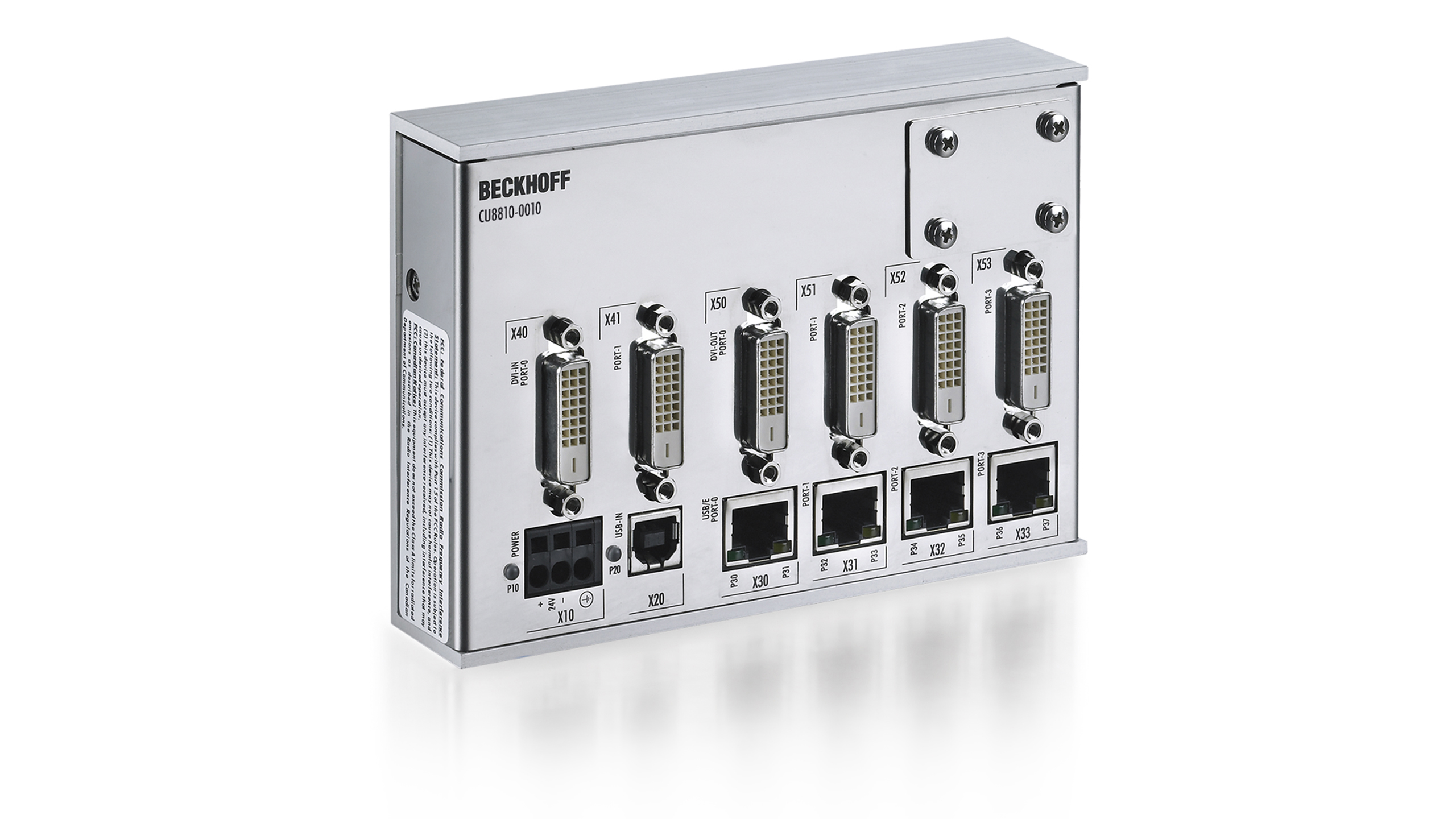

CU8810-0010
Отображение изображения ПК на нескольких дисплеях одновременно является распространенным применением в машиностроении и промышленном производстве. Через разветвитель DVI CU8810-0010 к ПК можно подключить до четырех панелей управления DVI/USB CP29xx-0000, CP39xx-0000, CP69xx-0010 или CP79xx-0010. Благодаря расширенной технологии DVI/USB каждой панелью управления можно управлять на расстоянии 50 m от сплиттера DVI. Компьютеры с двумя выходами DVI, настроенными как расширенный рабочий стол, создают два разных изображения. Оба выхода DVI могут быть поданы на разветвитель DVI. С помощью DIP-переключателей каждый из четырех выходов DVI можно назначить одному из двух входов DVI, так что панели управления могут отображать либо левую, либо правую половину рабочего стола.
