| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Смена носителя с RJ45 физики меди на POF и обратно |
| среда передачи |
стекловолокно ПОФ 980/1000 мкм (POF); Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Шинный интерфейс |
1 х SC Дуплекс; 1 х __ДЕРЖАТЬ_0__ |
| Длина между станциями |
макс. 50 m (POF); макс. 100 m (100BASE-TX) |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
через поворотный переключатель |
| Источник питания |
24 (18…30) В пост. тока , 3-контактная клемма (+ , - , PE) |
| Размеры (Ш х В х Г) |
35 mm x 98 , 5 mm x 76 , 5 mm |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

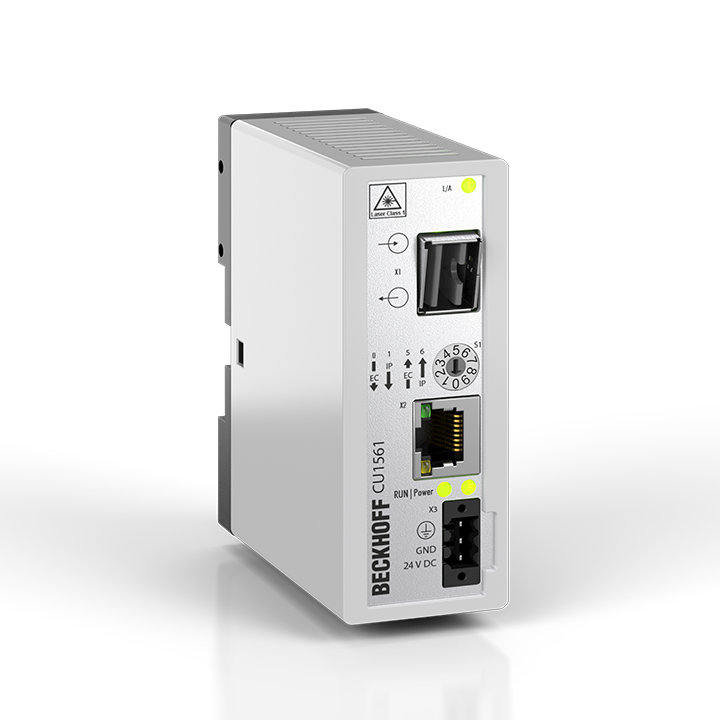

CU1561
Устройство CU1561 с поддержкой EtherCAT для Industrial Fast Ethernet/100 Мбод служит медиаконвертером из оптического волокна POF в физику меди и наоборот. CU1561 подходит для оптоволоконных кабелей POF (пластиковое оптическое волокно), которые особенно легко устанавливать в полевых условиях. Медиаконвертер всегда работает в двунаправленном режиме, без коллизий, с постоянной задержкой и может быть диагностирован как собственный участник EtherCAT. В отличие от стандартных медиаконвертеров CU1561 обеспечивает быстрое управление соединением даже в случае неисправности и, таким образом, безопасное завершение линии EtherCAT. Поскольку направление передачи (медь-оптика | оптоволокно-медь) имеет значение для шины, устройство можно настроить с помощью переключателя. Этот переключатель также можно использовать для настройки «Переадресации при потере соединения» для нормальной работы Ethernet.
Использование CU1561 рекомендуется, если ожидается повышенная ЭМС-нагрузка на линию шины или если требуется более простая сборка.
