| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Смена среды с RJ45 физики меди на одномодовое оптоволокно и обратно |
| среда передачи |
Одномодовое волокно 9/125 мкм (SM); Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Шинный интерфейс |
1 х SC Дуплекс; 1 х __ДЕРЖАТЬ_0__ |
| Длина между станциями |
макс. 20.000 m (100BASE-FX); макс. 100 m (100BASE-TX) |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
через поворотный переключатель |
| Источник питания |
24 (18…30) В пост. тока , 3-контактная клемма (+ , - , PE) |
| Размеры (Ш х В х Г) |
35 mm x 98 , 5 mm x 76 , 5 mm |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

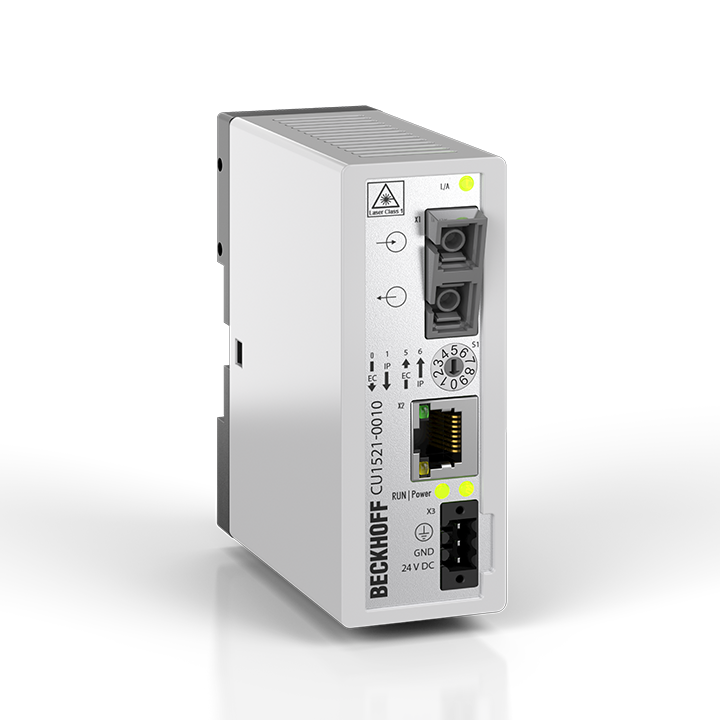

CU1521-0010
CU1521 с поддержкой EtherCAT для Industrial Fast Ethernet/100 Мбит/с служит медиаконвертером из оптоволокна в медь и наоборот. CU1521 подходит для многомодовых оптоволоконных кабелей, а CU1521-0010 подходит для одномодовых оптоволоконных кабелей и, следовательно, для значительно больших расстояний передачи. Медиаконвертер всегда работает в двунаправленном режиме, без коллизий, с постоянной задержкой и может быть диагностирован как собственный участник EtherCAT. В отличие от стандартных медиаконвертеров CU1521 обеспечивает быструю проверку соединения даже в случае неисправности и, таким образом, безопасное завершение линии EtherCAT. Поскольку направление передачи (медь-оптика | оптоволокно-медь) имеет значение для шины, устройство можно настроить с помощью переключателя. Этот переключатель также можно использовать для настройки «Переадресации при потере соединения» для нормальной работы Ethernet.
Использование CU1521 рекомендуется, если EtherCAT необходимо передавать на большие расстояния или если ожидается повышенная ЭМС-нагрузка на линию шины.
