| Статус продукта |
Серийная поставка |
|---|---|
| тип |
Адаптер несущего рычага с зажимным рычагом для трубы диаметром 48 мм; Опция: адаптер несущего рычага без зажимного рычага для трубы диаметром 48 мм. |
| материал |
алюминий/АБС; Опция: Алюминий/АБС |
| Сборка |
M6 резьбовые отверстия на расстоянии 100 x 100 mm и 70 x 130 mm |
| Соединение опорного рычага |
сверху или снизу |
| Макс. угол поворота |
±170° |
| Макс. угол наклона |
±12°; Опция: ±20° |
| полезная нагрузка |
__ДЕРЖАТЬ_0__; Вариант: 15 , 0 kg |
| Момент затяжки (винт M6) |
6 Нм |
| Крутящий момент (установочный винт) |
3 Нм |
| Крутящий момент (колпачковая гайка) |
20 Нм |
| Глубина погружения, трубка 48 мм. |
34 mm |
| Допуск на трубку 48 мм |
-0 , 1…+__ДЕРЖАТЬ_0__ |
| Размеры (Ш х В х Г) |
206 , 2 mm x 255 mm x 126 mm; Вариант: 156 , 4 mm x 255 mm x 126 mm |
| Масса |
__ДЕРЖАТЬ_0__; Вариант: 2 , 5 kg |
| Класс защиты |
IP40 |

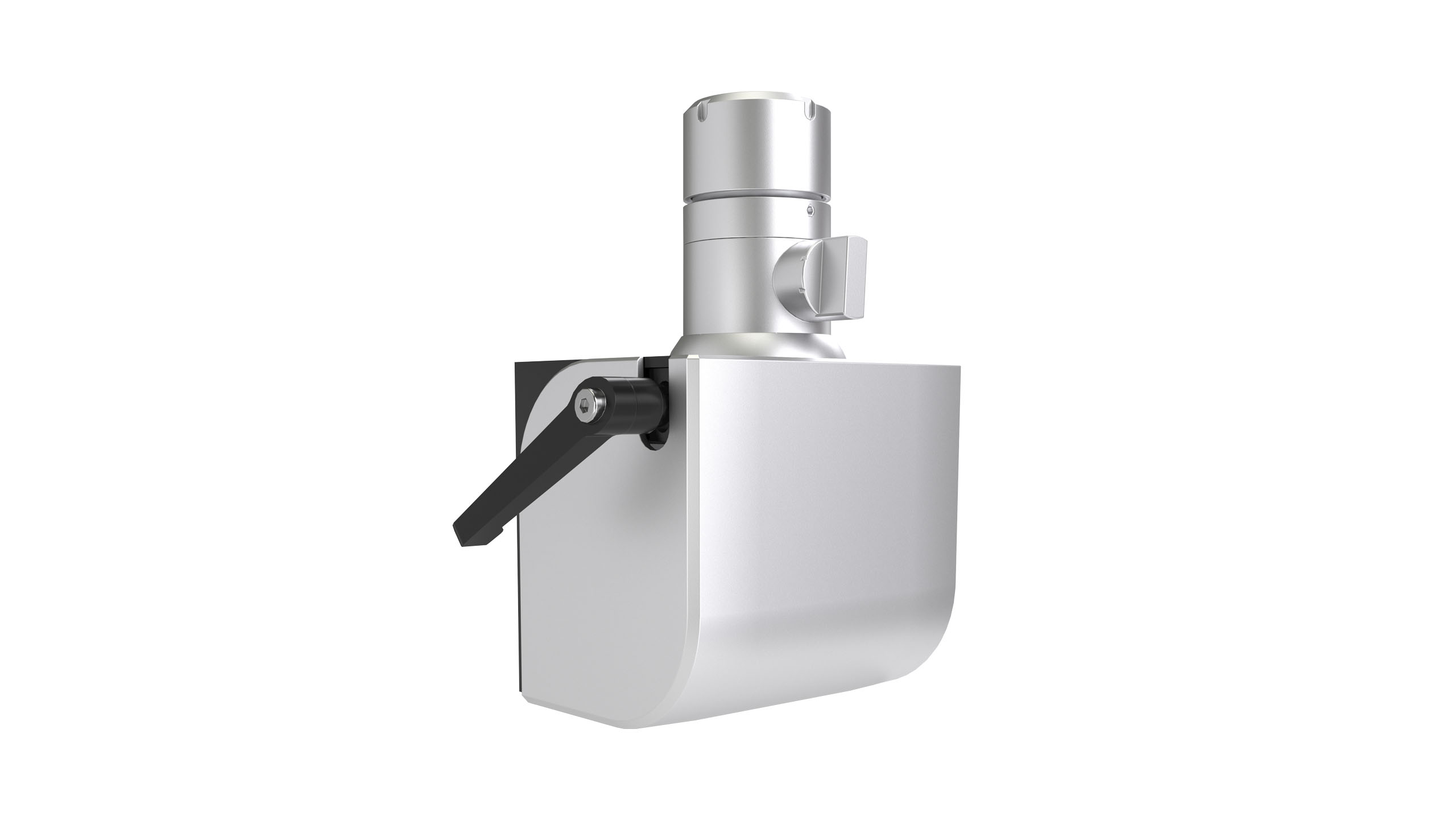

C9900-M76x
Адаптеры несущих рычагов C9900-M761, C9900-M763 и C9900-M765 позволяют устанавливать несущие рычаги снизу или сверху в систему несущих рычагов шириной 48 мм. Адаптер можно поворачивать и наклонять как обычно. Преимущество интегрированных решений заключается в том, что вы можете на месте решить, будет ли установка осуществляться сверху или снизу. Это означает, что требуется только один тип панели, а значит, конструкция машины остается максимально гибкой.
Адаптеры C9900-M761 и C9900-M765 имеют прижимной рычаг, фиксирующий наклон. Эти адаптеры особенно рекомендуются для дисплеев большой диагонали. C9900-M765 имеет кожух из нержавеющей стали.
Все три адаптера предназначены для серий панельных ПК CP32xx-1600, CP37xx-1600 и CPX37xx, а также для панелей управления серии CP39xx.
