| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Макс. количество байт образа процесса |
2048 байт ввода и 2048 байт вывода |
| Цифровые периферийные сигналы |
2040 входов/выходов |
| Аналоговые периферийные сигналы |
512 входов/выходов |
| протокол |
TwinCAT ADS , Modbus TCP |
| Стоимость трансфера |
10/100 Мбит/с , автоматическое определение скорости передачи |
| Шинный интерфейс |
RJ45 |
| Интерфейсы |
COM1: 1 x RS232 , COM2: 1 x RS232 или RS485 |
| SSB |
Система подшин на базе CANopen для подключения дополнительных периферийных устройств |
| Диагностический светодиод |
2 источника питания , 2 шины K-Bus |
| отображать |
Дисплей FSTN 2 строки по 16 символов , текст для диагностики или собственный текст , с подсветкой |
| Выключатель |
Джойстик-переключатель для параметрирования и диагностики |
| Часы |
Внутренние часы с батарейным питанием для отображения времени и даты. |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
140 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
2 , 5 x непрерывный ток |
| Блок питания K-шины |
1450 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания) |
| Масса |
ок. 250 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

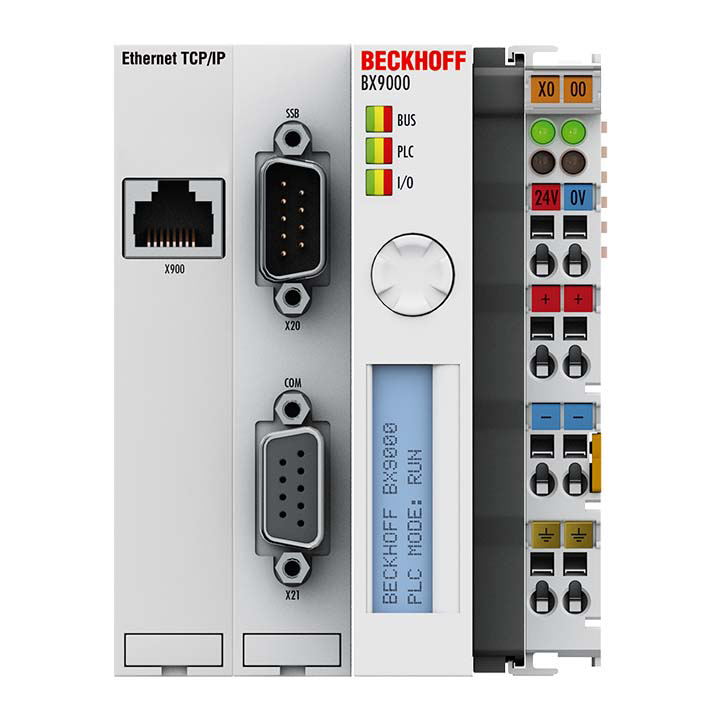

BX9000
Контроллер шинного терминала BX9000 имеет интерфейс подчиненного/ведущего устройства Ethernet и автоматическое определение скорости передачи данных до 100 Мбит. Адрес можно установить либо через DHCP, BootP, ARP-запись, либо через джойстик. С контроллером можно заменить входы до 2 КБ и выходы 2 КБ. Реализованы протоколы ModbusTCP, ADS/TCP и ADS/UDP.
Устройство состоит из контроллера шинного терминала BX9000 с количеством до 64 шинных терминалов и конечного терминала шины. С помощью внутренней системы расширения шины можно подключить до 255 шинных терминалов. Контроллер программируется через COM1 или через интерфейс Ethernet.
По своим характеристикам и производительности контроллеры шинных терминалов серии BX занимают промежуточное положение между контроллерами шинных терминалов серии BC и встроенными ПК серии CX. Ключевыми различиями между BC и BX являются больший объем памяти и расширенные интерфейсы BX. Кроме того, встроены два последовательных интерфейса для программирования и подключения других последовательных устройств. Само устройство включает в себя двухстрочный 16-символьный ЖК-дисплей с подсветкой, джойстиком и часами реального времени. Дополнительные периферийные устройства, напр. B. Дисплеи могут быть подключены.
Как и все другие элементы управления Beckhoff, программное обеспечение автоматизации TwinCAT является основой для параметрирования и программирования. Устройства BX программируются в соответствии с мощным стандартом IEC 61131-3 на языках программирования STL, FBD, LAD, AS или ST. Пользователь имеет доступ к обычным инструментам TwinCAT, таким как: B. Доступен интерфейс программирования ПЛК, системный менеджер и TwinCAT Scope. Обмен данными осуществляется либо через последовательный интерфейс (COM1), либо через интерфейс Ethernet.
Конфигурация также выполняется с помощью TwinCAT. Интерфейс полевой шины, шина SSB и часы реального времени настраиваются и параметрируются с помощью системного менеджера. Все подключенные устройства и шинные терминалы могут быть прочитаны системным менеджером. После параметризации конфигурация сохраняется в BX через последовательный интерфейс, откуда ее также можно снова считать.
