| Статус продукта |
Серийная поставка |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
1020 входов/выходов |
| Аналоговые периферийные сигналы |
256 входов/выходов |
| конфигурация |
с помощью поворотного переключателя или KS2000 |
| протокол |
RTU/ASCII (по умолчанию: RTU) |
| Стоимость трансфера |
150 бод…38 400 бод |
| Шинный интерфейс |
D-Sub , 9-контактный , RS485 |
| среда передачи |
экранированный витой медный кабель 2 x 0 , 25 mm² (RS485) |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
320 мА макс. |
| Пусковой ток |
2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/полевая шина) |
| Режимы работы |
Доступ для чтения/записи как побитовый , так и пословный. |
| Масса |
ок. 100 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

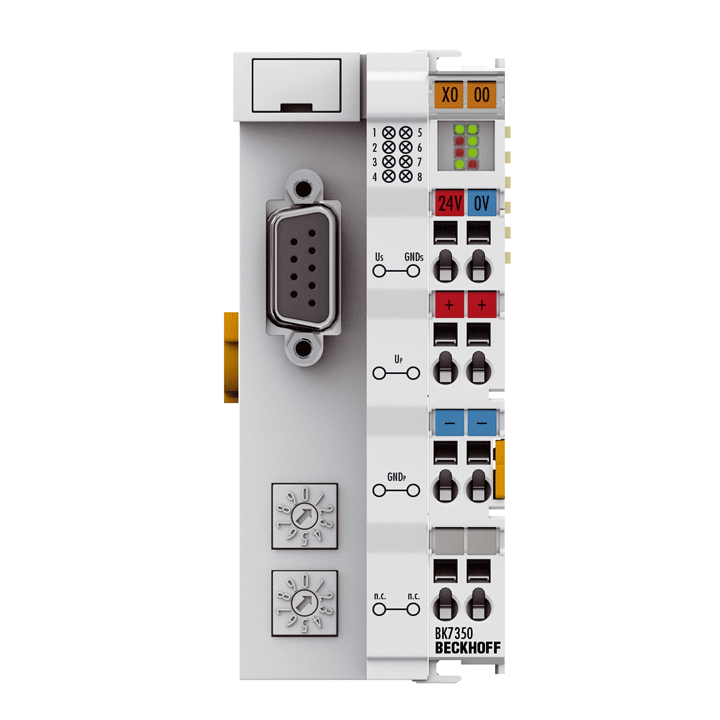

BK7350
Компактный шинный соединитель BK7350 в компактном корпусе соединяет шинную систему Modbus с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 и конечного терминала шины. С помощью внутреннего расширения шины можно подключить до 255 шинных терминалов.
Шинный контроллер распознает подключенные клеммы и автоматически назначает входы/выходы словам в образе процесса. Первый входной/выходной сигнал вставляется в первый бит слова (LSB), начиная слева. Шинный соединитель добавляет к слову дополнительные сигналы. Поддерживается четкое разделение входов и выходов. Если количество входов или выходов превышает 16 Bit, шинный контроллер автоматически начинает другое слово.
Modbus имеет линейную топологию с физикой интерфейса RS485. Протокол Modbus открыт. BK7350 поддерживает протоколы RTU и ASCII. Скорость передачи данных является переменной и может быть установлена непосредственно с помощью поворотного переключателя на шинном соединителе без программного обеспечения для настройки.
Шинный соединитель Modbus поддерживает различные функции Modbus, которые обеспечивают прямой доступ к цифровым и аналоговым сигналам. Он также поддерживает диагностическую функцию Modbus, которая позволяет обнаруживать ошибки и сохранять их в счетчиках. Кроме того, шинный контроллер диагностирует неверные или ошибочные телеграммы и возвращает их контроллеру в качестве ответа об ошибке. BK7350 обеспечивает широковещательный доступ, поэтому с помощью одной телеграммы можно одновременно обращаться к нескольким шинным соединителям.
