| Статус продукта |
Серийная поставка |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
1020 входов/выходов |
| Аналоговые периферийные сигналы |
256 входов/выходов |
| конфигурация |
через KS2000 или элемент управления |
| Стоимость трансфера |
автоматическое обнаружение |
| Шинный интерфейс |
В комплект входит 1 5-контактный открытый разъем |
| среда передачи |
Экранированный витой медный кабель с источником питания , 5-контактный |
| Источник питания |
24 V пост. ток (-15 %/+20 %) , через шинный кабель 11…25 V (согласно спецификации DeviceNet®) |
| Интерфейсы |
Интерфейс конфигурации |
| Диагностический светодиод |
2 источника питания , 2 шины K-Bus , 2 шины Fieldbus |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания для шинного соединителя) |
| Режимы работы |
Битовый строб , опрос , циклический , изменение состояния (COS) |
| тип |
Коммуникационный адаптер |
| Масса |
ок. 100 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

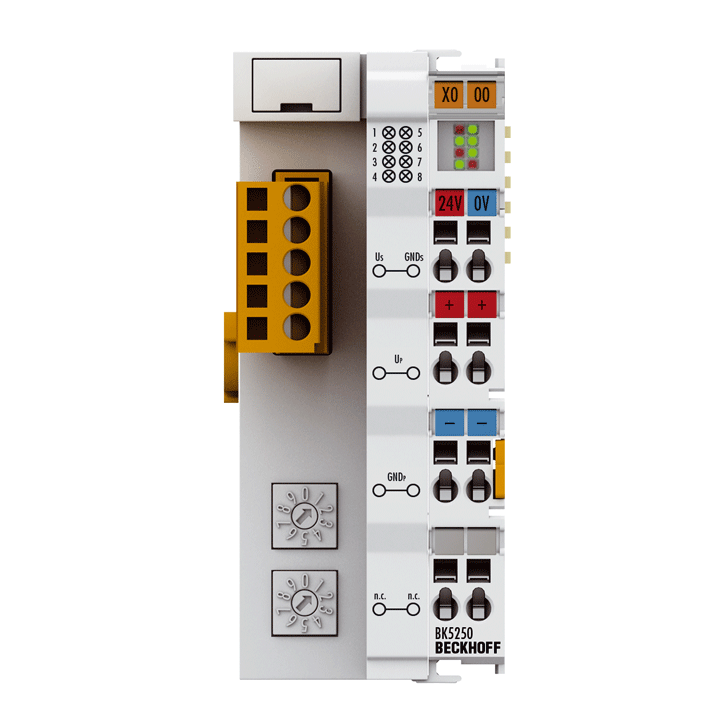

BK5250
Компактный шинный соединитель BK5250 для DeviceNet® расширяет шинную систему Beckhoff экономичным вариантом в компактном корпусе. Поддерживается до 64 автобусных терминалов; С помощью внутреннего расширения шины можно подключить до 255 шинных терминалов. Шинный соединитель DeviceNet® имеет автоматическое определение скорости передачи данных до 500 кбод, а также два переключателя выбора адреса для назначения адреса. Для подключения полевой шины имеется 5-контактный штекер, входящий в комплект поставки. Альтернативно можно подключить штекер ZS1052-3000 со встроенным концевым резистором.
Характеристики
