| Статус продукта |
Серийная поставка |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
1024 байт ввода и 1024 байт вывода |
| конфигурация |
через KS2000 или EtherCAT (ADS) |
| Стоимость трансфера |
100 Мбит/с |
| Шинный интерфейс |
2 x RJ45 |
| среда передачи |
Кабель Industrial Ethernet (минимум Cat.5) , экранированный |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
70 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
ок. 2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/Ethernet) |
| Длина между станциями |
100 m (100BASE-TX) |
| Время передачи |
0 , 01 ms обычно с 10 модулями , каждый с 32-битным вводом/выводом (без времени работы K-bus) |
| Размеры (Ш х В х Г) |
44 mm x 100 mm x 68 mm |
| Масса |
ок. 110 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

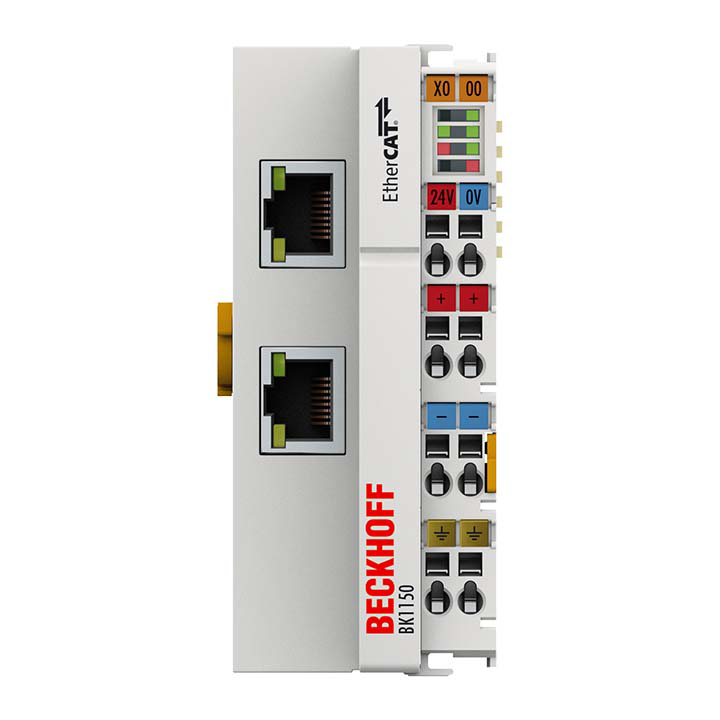

BK1150
Устройство сопряжения EtherCAT BK1150 является связующим звеном между протоколом EtherCAT на уровне полевой шины и клеммами шины. Устройство сопряжения преобразует телеграммы из физического интерфейса Ethernet 100BASE-TX во внутреннюю, независимую от полевой шины терминальную шину. Станция состоит из сцепки и до 64 автовокзалов, а также конечного автовокзала. Присвоение образу процесса системы EtherCAT происходит автоматически. Через расширение K-bus можно подключить до 255 модулей Bus Terminal.
Особые возможности:
- компактный дизайн
- Технология подключения: 2 разъема RJ45.
- Длина соединения: до 100 m
- соединяет протокол EtherCAT с шинными терминалами

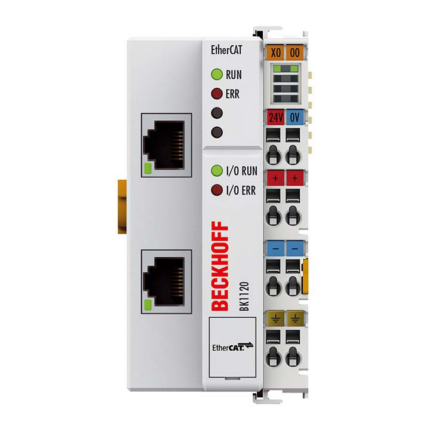

BK1150 работает идентично BK1120 и дополняет эту серию своим компактным дизайном. Соединитель имеет два гнезда RJ45. Верхний интерфейс Ethernet используется для подключения соединителя к сети; нижний разъем используется для опционального подключения дополнительных устройств EtherCAT по той же линии. Системное и полевое питание, каждый 24 V постоянного тока, осуществляется непосредственно на соединителе. На подключенные шинные клеммы подается питание, необходимое для связи, от подаваемого системного напряжения. Полевое питание передается на отдельные компоненты ввода-вывода через силовые контакты с длиной до 10 A. Шинные модули параметрируются через ADS с помощью программного обеспечения KS2000; вилка KS2000 опущена. Опционально контроллер (ПЛК, IPC) также может конфигурировать модули шины через функциональные блоки ПЛК.
В сети EtherCAT соединитель BK1150 используется в любом месте зоны передачи сигнала Ethernet (100BASE-TX) – кроме непосредственно на коммутаторе. Соединители EK9000 и EK1000 подходят для использования на коммутаторе.
