| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
2040 входов/выходов |
| Аналоговые периферийные сигналы |
512 входов/выходов |
| протокол |
TwinCAT ADS , Modbus TCP |
| Стоимость трансфера |
10/100 Мбит/с , автоматическое определение скорости передачи |
| Шинный интерфейс |
1 x RJ45 |
| конфигурация |
через KS2000 или Ethernet |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
85 мА + (общий ток K-шины)/4 |
| Пусковой ток |
ок. 2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/полевая шина) |
| Масса |
ок. 170 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

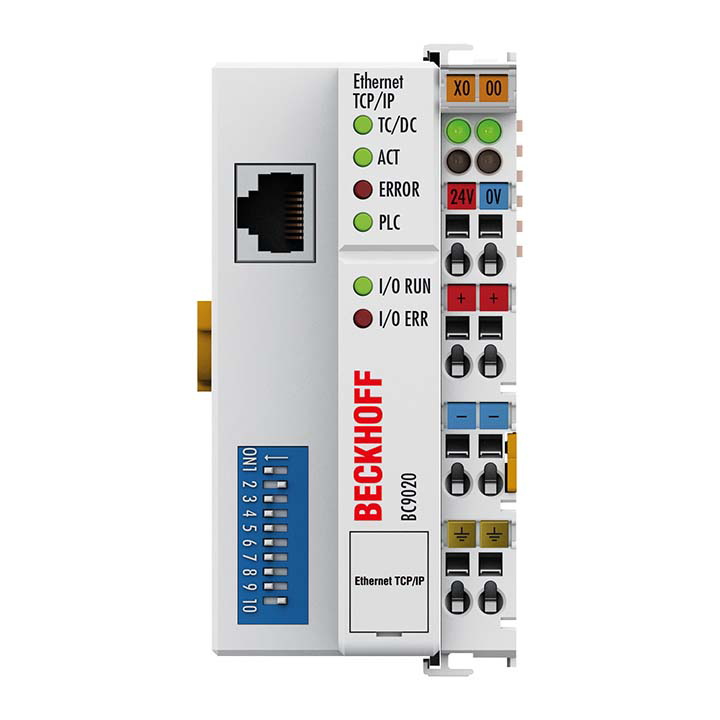

BC9020
Контроллер шинного терминала BC9020 представляет собой шинный соединитель со встроенными функциями ПЛК и интерфейсом полевой шины для Ethernet. Это интеллектуальное ведомое устройство, которое можно использовать в качестве децентрализованного интеллекта в системе Ethernet. Контроллеры «Economy plus» в сочетании с расширением K-bus позволяют подключить к одному контроллеру до 255 шинных терминалов.
С точки зрения производительности контроллер шинного терминала BC9020 находится между BC9050 и BX9000. Контроллеры шинных терминалов серии BX отличаются большей емкостью памяти и дополнительными интерфейсами для интеграции дополнительных периферийных устройств.
Контроллер шинного терминала программируется с использованием системы программирования TwinCAT 2 в соответствии с IEC 61131-3. Интерфейс конфигурации/программирования BC9020 используется для загрузки программы ПЛК. При использовании программного обеспечения ПЛК TwinCAT программу ПЛК также можно загрузить через Ethernet.
Входы и выходы подключенных модулей шины по умолчанию назначены мини-ПЛК. Каждый шинный терминал можно сконфигурировать таким образом, чтобы он обменивался данными напрямую с устройством автоматизации более высокого уровня через полевую шину.
Контроллеры BC9020 и BC9120 поддерживают работу всех модулей шины. Управление аналоговыми входами/выходами для пользователя ничем не отличается от работы с устройствами других серий. Информация доступна для обработки в виде массива байтов в образе процесса устройства автоматизации.
С помощью конфигурационного программного обеспечения KS2000 аналоговые и многофункциональные модули ввода-вывода можно адаптировать для конкретных приложений. В зависимости от типа регистры аналоговых модулей ввода-вывода содержат температурные диапазоны, коэффициенты усиления и характеристики линеаризации, которые параметрируются с помощью KS2000 на ПК. Шинный терминал постоянно и надежно сохраняет настройки на случай сбоев электропитания.
Опционально контроллер (ПЛК, IPC) также может выполнять настройку модулей ввода-вывода. ПЛК или ПК используют функциональные блоки (FB) для настройки всей периферии на этапе запуска. При необходимости контроллер может загрузить децентрализованно созданные данные конфигурации для централизованного управления и хранения. Замена шинного терминала означает, что новая настройка не требуется. После включения система управления автоматически выполняет желаемую настройку.
