| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Макс. количество байт образа процесса |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
1020 входов/выходов |
| Аналоговые периферийные сигналы |
128 входов/выходов |
| протокол |
Протокол KS8000 (открытый последовательный протокол) – Modbus RTU/Modbus ASCII , настраиваемый через переключатель адреса , последовательный ADS |
| Стоимость трансфера |
1 , 2 кбод…38 , 4 кбод |
| Шинный интерфейс |
RS232-D-Sub |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
320 мА макс. |
| Пусковой ток |
2 , 5 x непрерывный ток |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания) |
| Масса |
ок. 100 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

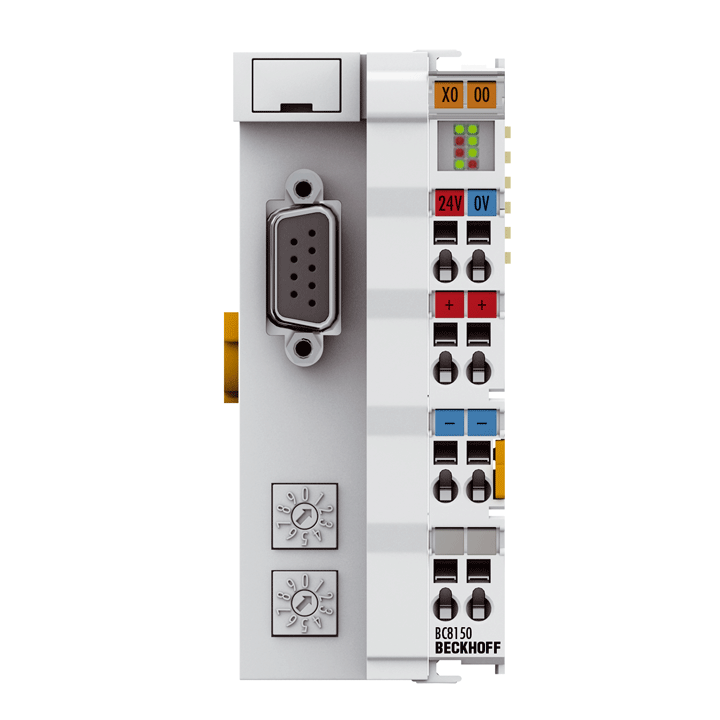

BC8150
Компактный контроллер шинного терминала BC8150 с последовательным интерфейсом RS232 расширяет серию небольших контроллеров Beckhoff экономичной версией в компактном корпусе. Как и в шинных контроллерах BK8x00, реализован открытый последовательный протокол и протокол Modbus RTU/ASCII. Адрес и протокол выбираются с помощью двух переключателей адреса.
Контроллеры шинных терминалов программируются с помощью системы программирования TwinCAT 2 в соответствии с IEC 61131-3. Программы ПЛК могут быть написаны на пяти различных языках программирования (STL, FUP, LAD, AS, ST). Кроме того, TwinCAT предлагает обширные функции отладки (точка останова, одношаговый режим, мониторинг и т. д.), которые упрощают ввод в эксплуатацию. Кроме того, можно выполнить настройку и измерение времени цикла. Контроллеру назначаются входы и выходы подключенных модулей шины. Обмен данными с интерфейсом контроллера шинного терминала происходит через байт управления и состояния, посредством которого должно быть выполнено квитирование. Для этого доступен функциональный блок последовательной связи TwinCAT.
