| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| Количество автовокзалов |
64 |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
256 входов/выходов |
| Аналоговые периферийные сигналы |
128 входов/выходов |
| протокол |
RTU/ASCII (по умолчанию: RTU) |
| Стоимость трансфера |
150 , 300 , 600 , 1200 , 2400 , 4800 , 9600 , 19200 , 38400 бод (по умолчанию: 9600 бод) |
| Шинный интерфейс |
D-Sub , 9-контактный , RS485 |
| конфигурация |
с помощью поворотного переключателя или KS2000 |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
70 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/полевая шина) |
| Масса |
ок. 170 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

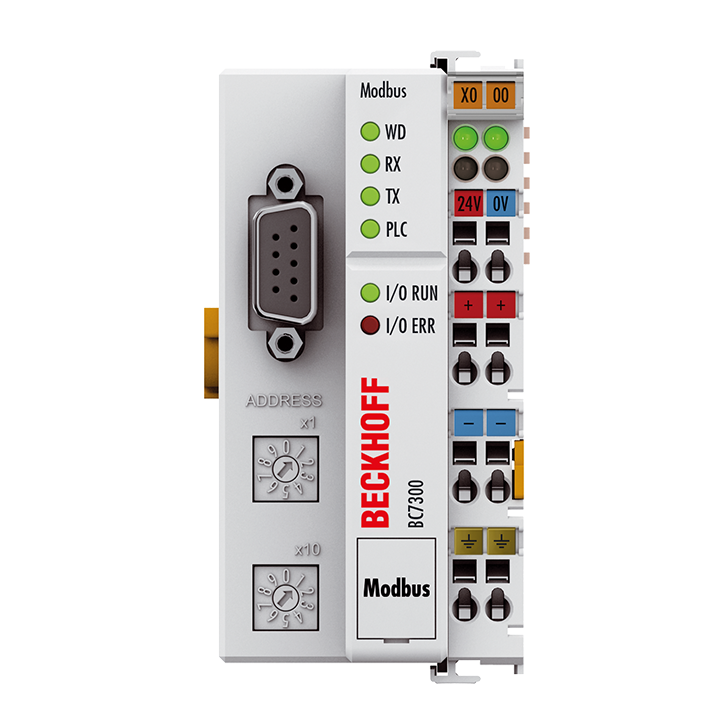

BC7300
Контроллер шинного терминала BC7300 — это шинный соединитель со встроенными функциями ПЛК и интерфейсом полевой шины для Modbus. BC7300 является интеллектуальным ведомым устройством и может использоваться в качестве децентрализованного интеллекта в системе Modbus. Устройство состоит из контроллера шинного терминала, любого количества терминалов от 1 до 64 и конечного терминала шины. Из-за низкой скорости передачи данных протокола Modbus рекомендуется использовать BC7300 для сокращения обмена данными по шине. Кроме того, критичные ко времени соединения могут быть запрограммированы непосредственно на контроллере шинного терминала.
Контроллеры шинных терминалов программируются с использованием системы программирования TwinCAT 2 в соответствии с IEC 61131-3. Интерфейс конфигурации/программирования BC7300 используется для загрузки программы ПЛК.
Входы и выходы подключенных модулей шины назначены контроллеру по умолчанию. Каждый шинный терминал можно сконфигурировать таким образом, чтобы он обменивался данными напрямую с устройством автоматизации более высокого уровня через полевую шину. Данные, предварительно обработанные контроллером модуля ввода-вывода, также могут быть обменены с контроллером более высокого уровня через полевую шину. Конфигурация осуществляется с помощью конфигурационного программного обеспечения KS2000.
Система программирования TwinCAT для BC7300 работает в соответствии со стандартом IEC 61131-3 независимо от производителя. Программы ПЛК могут быть написаны на пяти различных языках программирования (STL, FUP, LAD, AS, ST). Кроме того, TwinCAT предлагает обширные функции отладки (точка останова, одношаговый режим, мониторинг и т. д.), которые упрощают ввод в эксплуатацию. Кроме того, можно выполнить настройку и измерение времени цикла.
