| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
16 PDO Tx/Rx |
| Макс. количество байт образа процесса |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
2040 входов/выходов |
| Аналоговые периферийные сигналы |
1024 входа/выхода |
| Стоимость трансфера |
автоматическое обнаружение до 1 Мбод |
| Шинный интерфейс |
Разъем открытого типа , 5-контактный |
| Интерфейсы |
Интерфейс программирования и настройки |
| конфигурация |
через KS2000 или полевой шины |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
60 мА + (общий ток K-шины)/4 |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
10 A макс. |
| Возможное разделение |
500 V (силовой контакт/напряжение питания) |
| Масса |
ок. 100 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

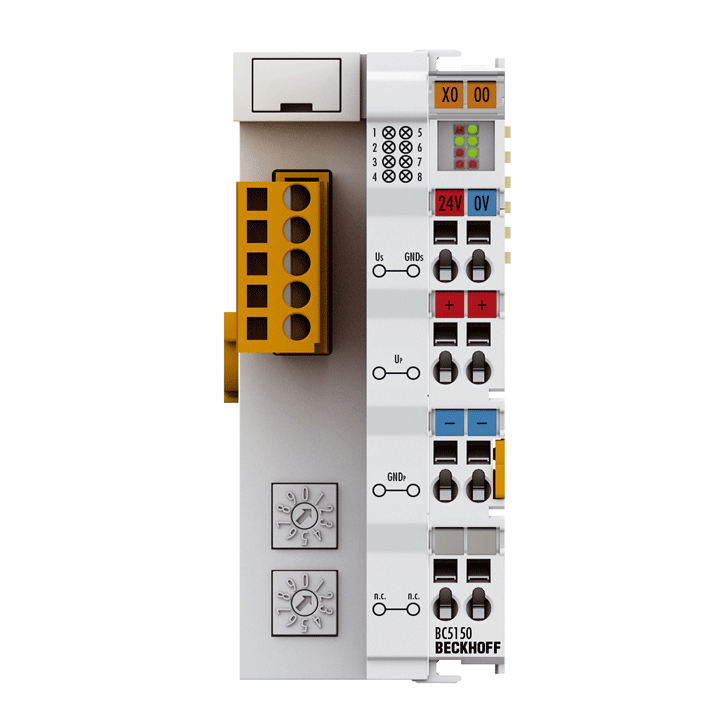

BC5150
Контроллеры шинных терминалов представляют собой шинные соединители со встроенными функциями ПЛК. Компактный контроллер шинных терминалов BC5150 для CANopen расширяет серию небольших контроллеров Beckhoff экономичной версией в компактном корпусе. Контроллер CANopen имеет автоматическое определение скорости передачи данных до 1 Мбод, а также два переключателя выбора адреса для назначения адреса.
Контроллеры шинных терминалов программируются с использованием системы программирования TwinCAT 2 в соответствии с IEC 61131-3. Интерфейс конфигурации/программирования BC5150 используется для загрузки программы ПЛК. При использовании программного обеспечения ПЛК TwinCAT программу ПЛК можно также загрузить через полевую шину. Входы и выходы подключенных модулей шины назначены контроллеру по умолчанию. Каждый шинный терминал можно сконфигурировать таким образом, чтобы он обменивался данными напрямую с устройством автоматизации более высокого уровня через полевую шину. Данные, предварительно обработанные контроллером модуля ввода-вывода, также могут быть обменены с контроллером более высокого уровня через полевую шину.
Система программирования TwinCAT для BC5150 работает в соответствии со стандартом IEC 61131-3 независимо от производителя. Программы ПЛК могут быть написаны на пяти различных языках программирования (STL, FUP, LAD, AS, ST). Кроме того, TwinCAT предлагает обширные функции отладки (точка останова, одношаговый режим, мониторинг и т. д.), которые упрощают ввод в эксплуатацию. Кроме того, можно выполнить настройку и измерение времени цикла.
