| Статус продукта |
Серийная поставка |
|---|---|
| функция |
Модуль подачи |
| Номинальное напряжение подключения |
3 x 200…480 V AC |
| Напряжение звена постоянного тока |
макс. 848 V DC |
| Выходной ток звена постоянного тока |
3~: 40 , 0 A DC |
| Системная шина |
EtherCAT |
| Профиль диска |
CiA402 согласно IEC 61800-7-201 (CoE) |
| Температура окружающей среды (рабочая) |
от 0…40 °C до 55 °C со снижением мощности (см. документацию) |
| Разрешения/маркировка |
CE , cULus |

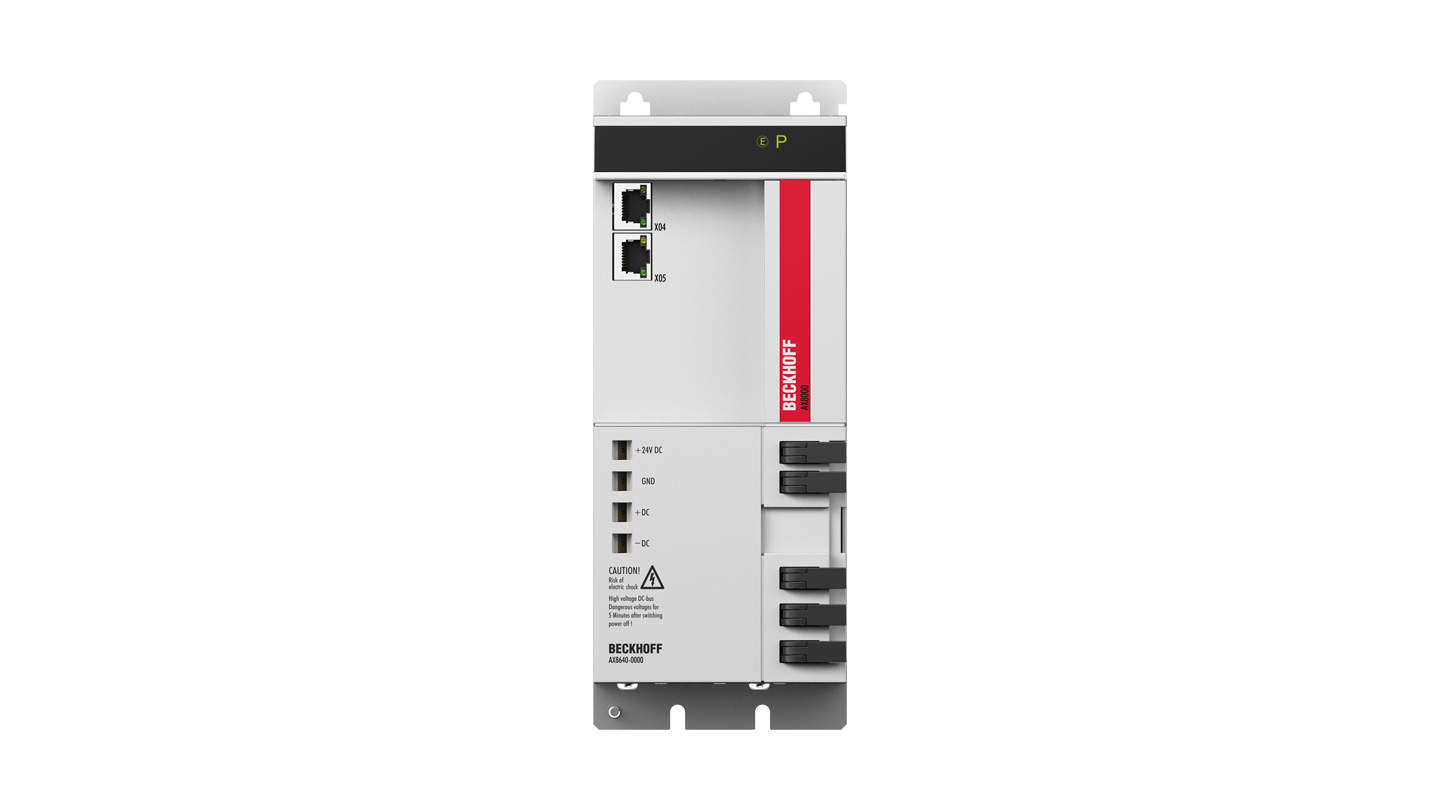

AX8640
Модуль питания генерирует напряжение промежуточной цепи (постоянное напряжение) для питания осевых модулей и дополнительных модулей от сетевого напряжения. Он уже содержит сетевой фильтр, с помощью которого привод протестирован и одобрен для использования в категории C3 в соответствии со стандартом EN 61800-3.
Любая рекуперативная энергия, возникающая, например, в результате сильного торможения двигателей, может быть преобразована в тепло либо с помощью внутреннего тормозного резистора, либо с помощью комбинации встроенного тормозного прерывателя и внешнего тормозного резистора. Альтернативно, энергия может временно храниться в конденсаторном модуле AX8810.
Модули питания AX8000 могут использоваться в трехфазных сетях низкого напряжения (трехфазные сети 200…480 V переменного тока, 50/60 Hz).
В любом случае требуется отдельный источник питания 24 В постоянного тока.
