| Статус продукта |
Серийная поставка |
|---|---|
| функция |
Дополнительная карта TwinSAFE |
| Профиль диска |
FSoE |
| Функции безопасного ускорения |
Безопасное максимальное ускорение (SMA) , безопасный диапазон ускорения (SAR) |
| Функции безопасного направления вращения |
Безопасное положительное направление вращения (SDIp) , безопасное отрицательное направление вращения (SDIn) |
| Функции безопасной скорости |
Безопасный диапазон скорости (SSR) , Безопасная ограниченная скорость (SLS) , Безопасный контроль скорости (SSM) , Безопасная максимальная скорость (SMS) |
| Функции безопасного положения |
Безопасно ограниченное положение (SLP) , безопасная камера (SCA) , безопасно ограниченное приращение (SLI) |
| Функции безопасной остановки |
Безопасное отключение крутящего момента (STO) , безопасный останов 1 (SS1) , безопасный останов 2 (SS2) , безопасный рабочий останов (SOS) |
| Стандарт безопасности |
EN ISO 13849-1:2015 (кат. 4 , PL e) и IEC 61508:2010 (SIL 3) |
| Реализация СТО |
через FSoE |
| Разрешения/маркировка |
CE , cULus |
| Температура окружающей среды (рабочая) |
0…50 °C |

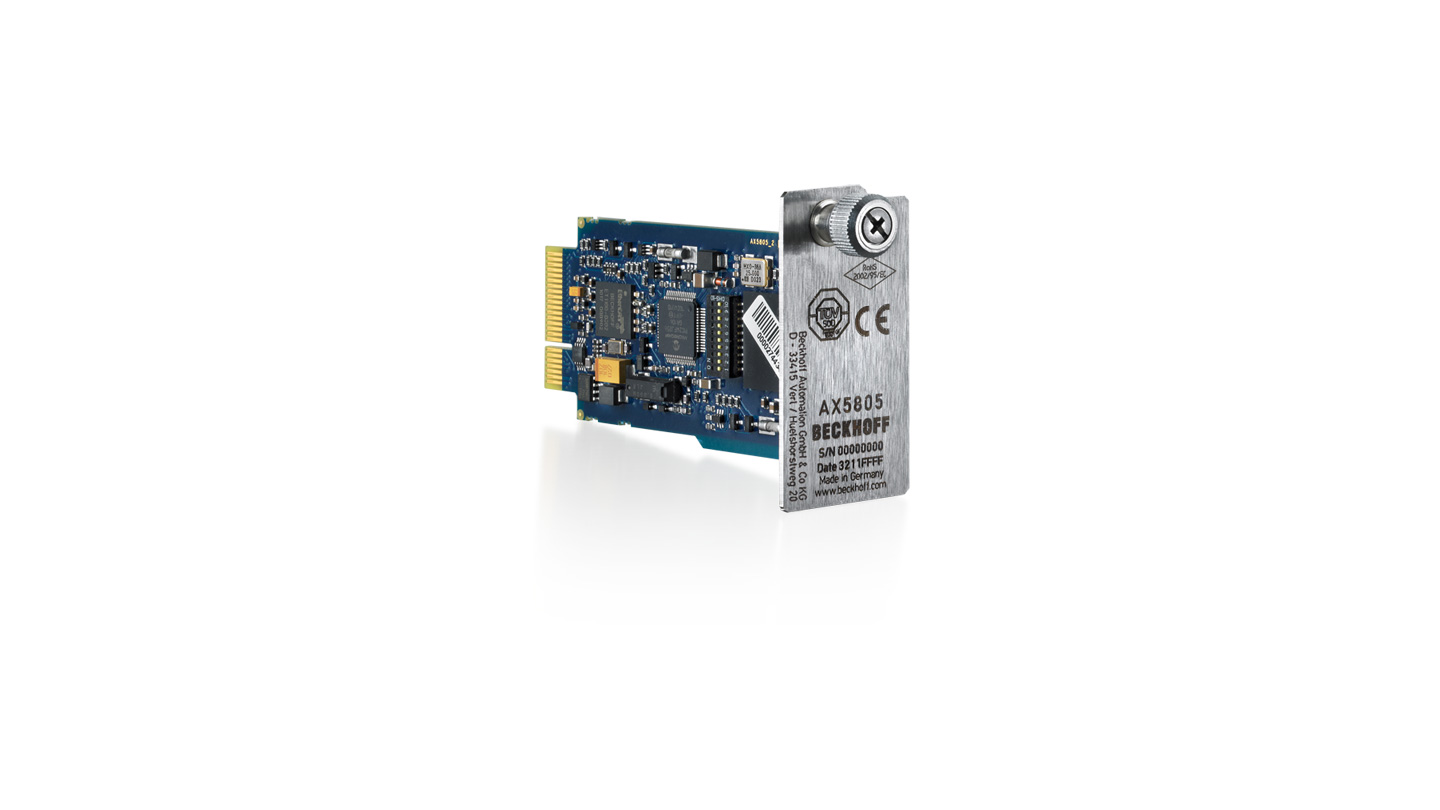

AX5805
Компонент TwinSAFE AX5805 является дополнительной картой для сервоусилителей серии AX5000 от 1,5 A до 40 A и позволяет реализовать функции привода, важные для безопасности. Эти функции контролируются через FSoE с помощью компонента с поддержкой TwinSAFE Logic.
Встроенные в привод функции безопасности:
- Функции остановки (STO, SOS, SS1, SS2)
- Функции скорости (SLS, SSM, SSR, SMS) до 8 скоростей
- Функции позиционирования (SLP, SCA, SLI) с референтными кулачками
- Функции ускорения (SAR, SMA)
- Функции направления вращения (SDIp, SDIn)
Подходит для сервоусилителей AX5000 от 1,5 A до 40 A:
- AX5x01-0000-0200 и -0202
- AX5x03-0000-0200 и -0202
- AX5x06-0000-0200 и -0202
- AX5112-0000-0200 и -0202
- AX5118-0000-0200 и -0202
- AX5125-0000-0200 и -0202
- AX5140-0000-0200 и -0202
Характеристики
