| Статус продукта |
Серийная поставка |
|---|---|
| Тип двигателя |
Длинный сегмент линейного двигателя статора |
| Дизайн |
Сегмент кривой 180° (аутраннер , клотоида) |
| Длина |
500 mm |
| Технология подключения |
Крышка между модулями двигателя (последовательное подключение) |
| материал |
Корпус: нержавеющая сталь 1.4404 AISI 316L; Уплотнения: силикон VMQ. |
| Длина на подачу |
макс. 3 m (источник питания , EtherCAT) |
| охлаждение |
конвекция |
| Температура окружающей среды (рабочая) |
0…40 °C |

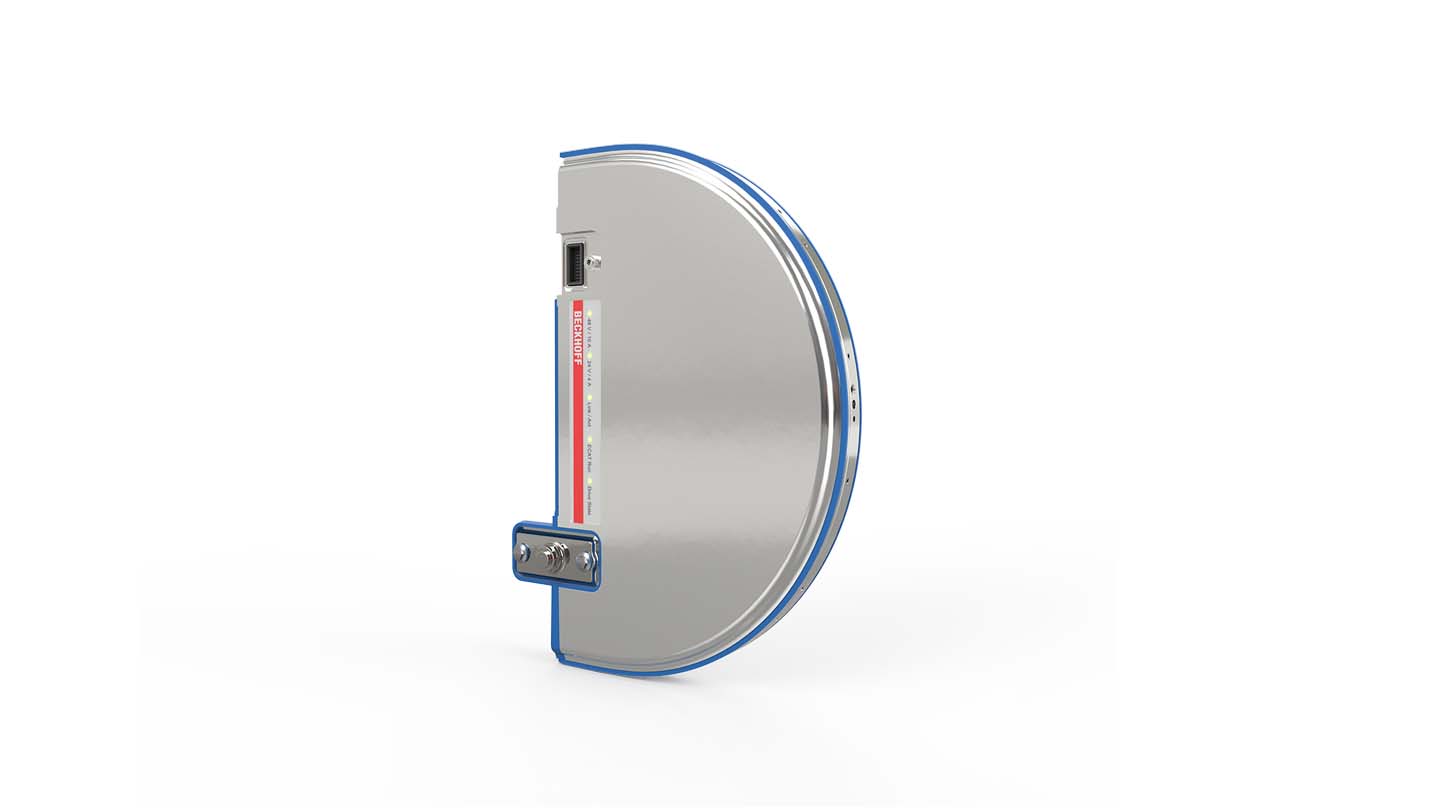

ATH2050
Модули двигателей с обозначением ATH205x представляют собой элементы для построения криволинейных участков маршрута XTS для сложных условий окружающей среды. Они представляют собой сегмент кривой 180° (внешний ротор) с клотоидной геометрией. Соединение между модулями двигателей можно особенно легко осуществить с помощью крышки с боковыми вставными контактами для передачи энергии и связи. Крышка содержит необходимые соединительные контакты и соединяет два модуля двигателя вместе. Крышки также доступны с линией подачи и, следовательно, служат точкой подачи. В дальнейшем можно перемещать точки подачи или изменять количество подач без демонтажа модулей двигателя.
Доступны следующие наборы:
- ATH2050: Модуль двигателя без источника питания
- ATH2051: Модуль двигателя с прямым питанием
С помощью одного канала можно соединить друг с другом максимум 12 модулей двигателей в длинной цепочке каналов 3 m. Стандартизированная длина 250 mm позволяет точно масштабировать длину системы.
Механический интерфейс на модуле двигателя позволяет напрямую монтировать направляющие. Однако если система направляющих расположена параллельно модулям двигателя, предусмотрена дополнительная крышка. Это закроет монтажные отверстия и облегчит гигиеническую очистку.
