| Статус продукта |
Серийная поставка |
|---|---|
| Тип двигателя |
Длинный сегмент линейного двигателя статора |
| Дизайн |
Сегмент кривой 45° (внешний ротор , Ø 637 mm) |
| Длина |
250 mm |
| Технология подключения |
Крышка между модулями двигателя (последовательное подключение) |
| материал |
Корпус: нержавеющая сталь 1.4404 AISI 316L; Уплотнения: силикон VMQ. |
| Длина на подачу |
макс. 3 m (источник питания , EtherCAT) |
| охлаждение |
конвекция |
| Температура окружающей среды (рабочая) |
0…40 °C |

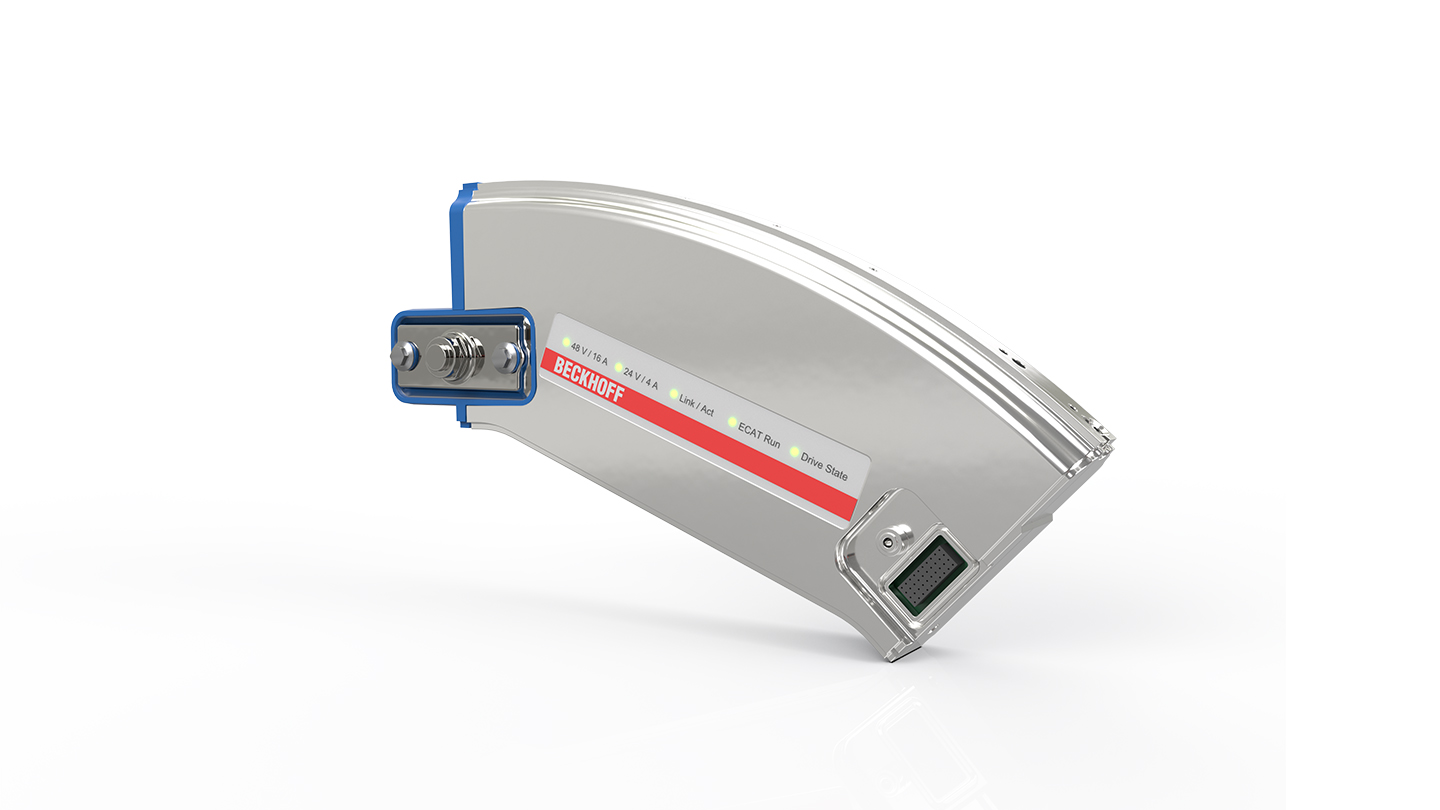

ATH2040
Модули двигателей с обозначением ATH204x представляют собой элементы для построения криволинейных участков маршрута XTS для сложных условий окружающей среды. Они представляют собой сегмент кривой 45° (внешний ротор) круга диаметром 637 mm. Используя боковые штекерные контакты для передачи энергии и связи, соединение между модулями двигателя можно особенно легко установить с помощью крышки. Крышка содержит необходимые соединительные контакты и соединяет два модуля двигателя вместе. Крышки также доступны с линией подачи и, следовательно, служат точкой подачи. В дальнейшем можно перемещать точки подачи или изменять количество подач без демонтажа модулей двигателя.
Доступны следующие наборы:
- ATH2040: Модуль двигателя без источника питания
- ATH2041: Модуль двигателя с прямым питанием
- ATH2042: Модуль двигателя с угловой подачей
С помощью одного канала можно соединить друг с другом максимум 12 модулей двигателей в длинной цепочке каналов 3 m. Стандартизированная длина 250 mm позволяет точно масштабировать длину системы.
Механический интерфейс на модуле двигателя позволяет напрямую монтировать направляющие. Однако если система направляющих расположена параллельно модулям двигателя, предусмотрена дополнительная крышка. Это закроет монтажные отверстия и облегчит гигиеническую очистку.
