| Статус продукта |
Серийная поставка |
|---|---|
| Тип двигателя |
Длинный сегмент линейного двигателя статора |
| Дизайн |
прямой |
| Длина |
500 mm |
| Технология подключения |
Разъем между модулями двигателей (последовательное подключение) |
| Длина на подачу |
макс. 3 m (источник питания , EtherCAT) |
| охлаждение |
конвекция |
| Температура окружающей среды (рабочая) |
0…40 °C |

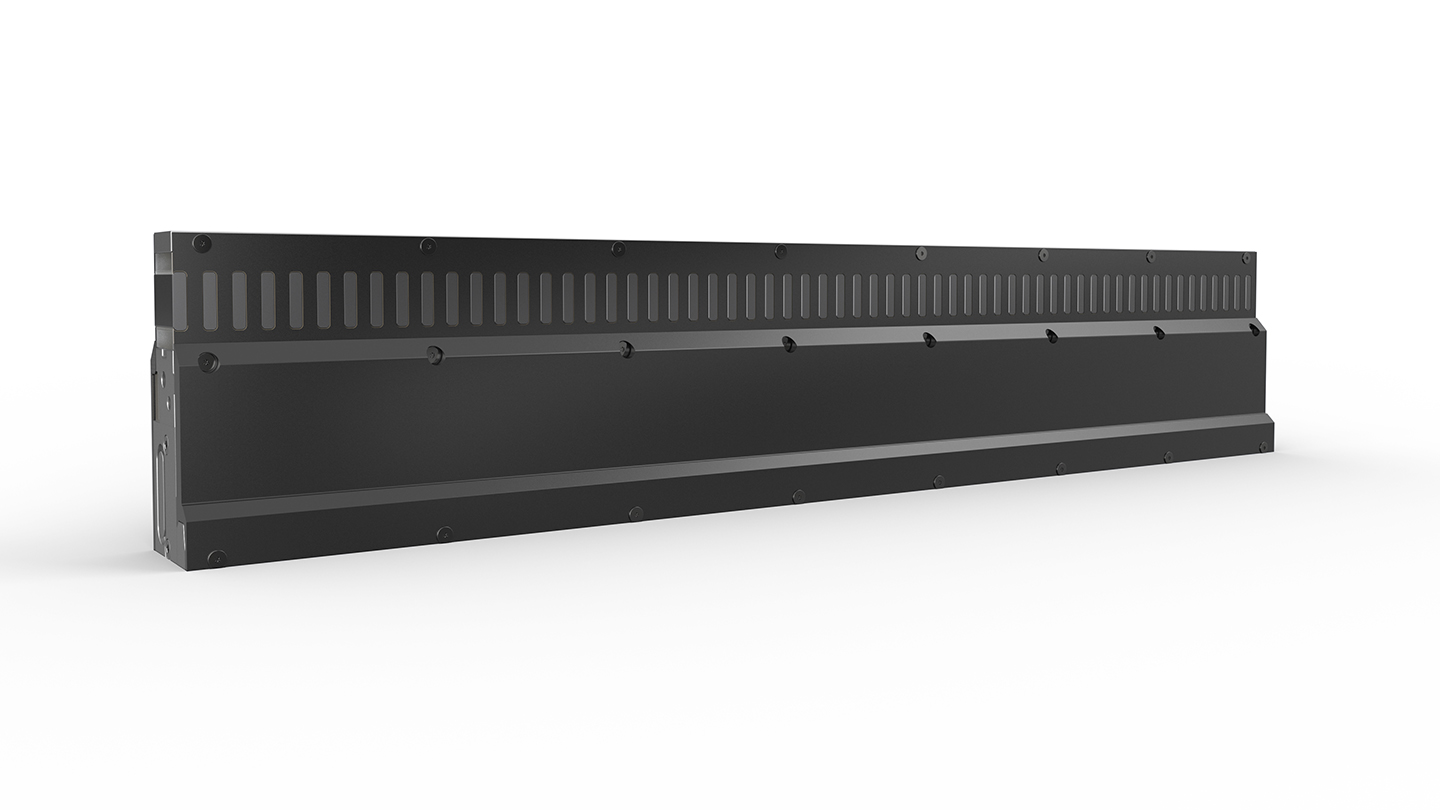

AT2200
Модуль двигателя AT2200 — элемент для построения прямых участков маршрута XTS. Достаточно просто соединить их вместе, чтобы создать электрическое соединение между этими модулями двигателей. С помощью одного канала питания можно подключить максимум 6 модулей двигателей один за другим в длинную цепочку каналов 3 m. Стандартизированная длина 500 mm позволяет точно масштабировать длину системы. Модуль двигателя EcoLine представляет собой экономичную альтернативу стандартным модулям двигателя в приложениях, не требующих самых высоких требований к точности.
Поскольку XTS можно использовать с двумя вариантами систем направляющих, каждый модуль двигателя доступен в двух версиях. Одна версия позволяет устанавливать направляющие непосредственно на модуль двигателя. Варианты, названия которых заканчиваются на -0002, используются для рельсовых систем, установленных параллельно модулю двигателя. Соответственно, эти варианты не имеют крепежных отверстий сверху.
Характеристики
