| Статус продукта |
Серийная поставка |
|---|---|
| Тип двигателя |
Длинный сегмент линейного двигателя статора |
| Дизайн |
Сегмент кривой -22 , 5° (внутренний ротор , Ø 1273 mm) |
| Длина |
250 mm |
| Технология подключения |
Разъем между модулями двигателей (последовательное подключение) |
| Длина на подачу |
макс. 3 m (источник питания , EtherCAT) |
| охлаждение |
конвекция |
| Температура окружающей среды (рабочая) |
0…40 °C |

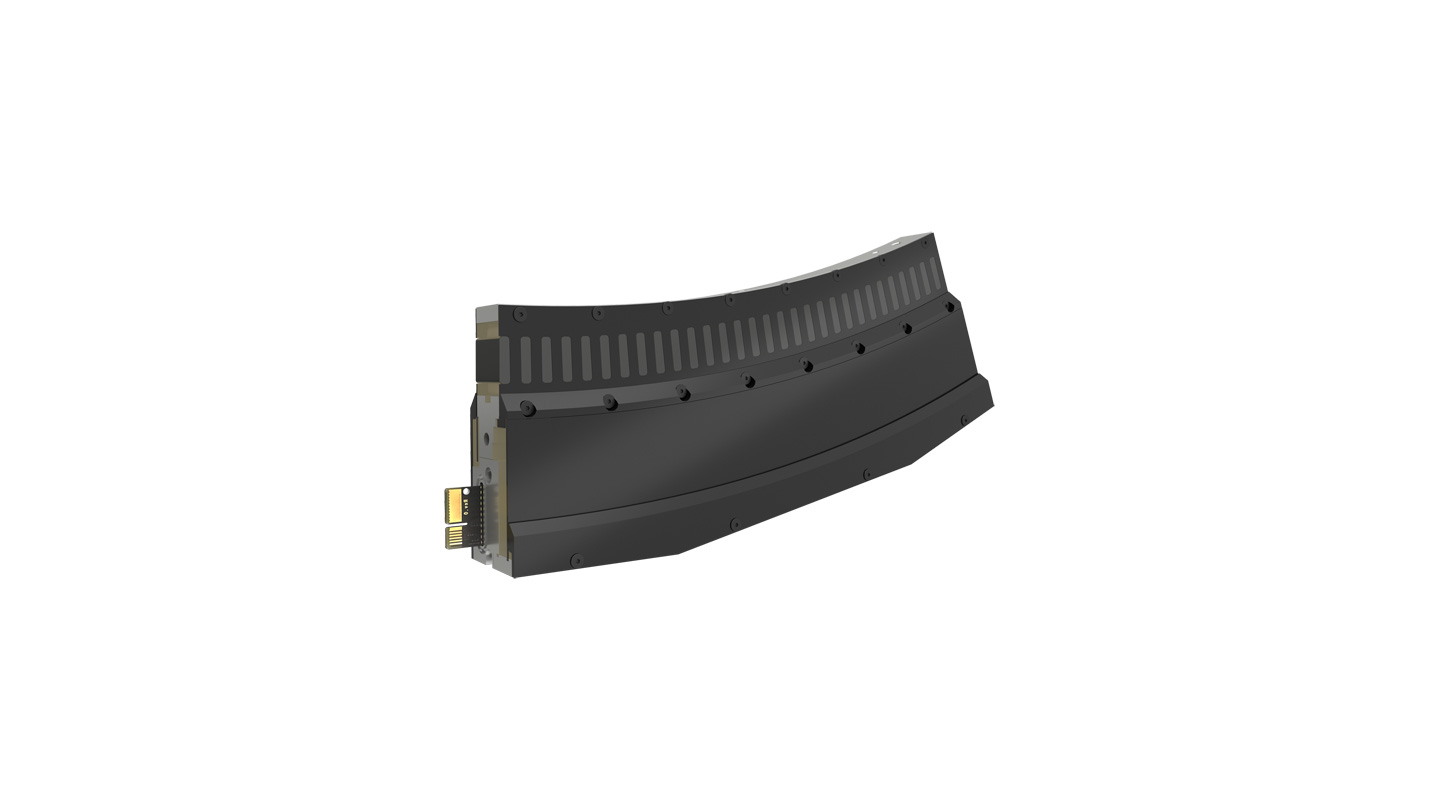

AT2025
Модули двигателей с наименованием AT2025 являются элементами для построения криволинейных участков маршрута XTS. Они представляют собой сегмент кривой -22,5° (внутренний ротор) круга диаметром 1273 mm. Достаточно просто соединить их вместе, чтобы создать электрическое соединение между этими модулями двигателей. С помощью одного канала питания можно подключить до 12 модулей двигателей один за другим в длинную цепочку каналов 3 m. Стандартизированная длина 250 mm позволяет точно масштабировать длину системы.
Поскольку XTS можно использовать с двумя вариантами систем направляющих, каждый модуль двигателя доступен в двух версиях. Одна версия позволяет устанавливать направляющие непосредственно на модуль двигателя. Варианты, названия которых заканчиваются на -0002, используются для рельсовых систем, установленных параллельно модулю двигателя. Соответственно, эти варианты не имеют крепежных отверстий сверху.
